cadence仿真中，理想开关闭合瞬间出现门mA级电流
录入：edatop.com 阅读：

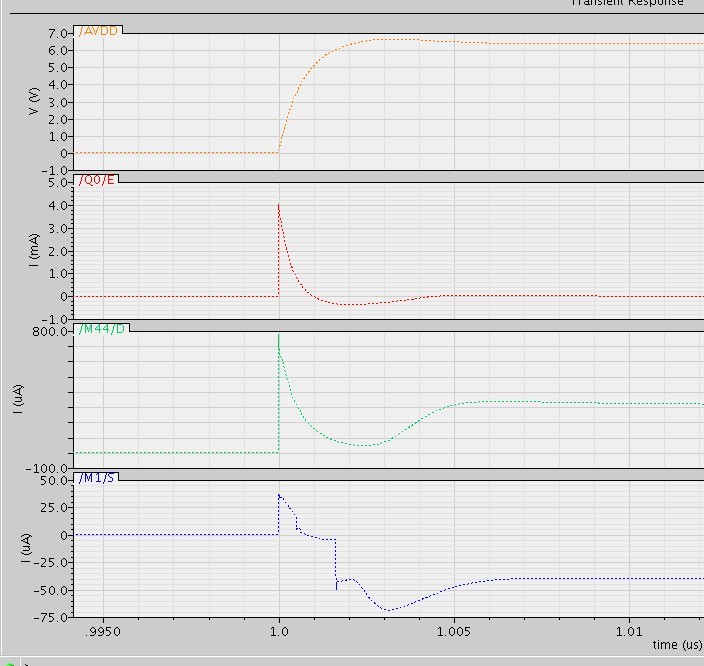

如下图
，cadence仿真中，理想开关闭合瞬间出现门mA级电流，可是此时电压还为0啊，谁能解释一下
，cadence仿真中，理想开关闭合瞬间出现门mA级电流，可是此时电压还为0啊，谁能解释一下
确定是理想开关，还是MOS当开关?
确定是理想开关，现在想通了，后端电路有寄生电容，电源对其充电，有个直流充电电流，0时刻的mA级电流是就是0+时刻的充电电流，确实很大
请问一下，理想开关在哪里找呢?或者说怎么做理想开关呢?
