两级运放结构电路仿真出的相位裕度始终不满足要求，请高人指点
录入：edatop.com 阅读：

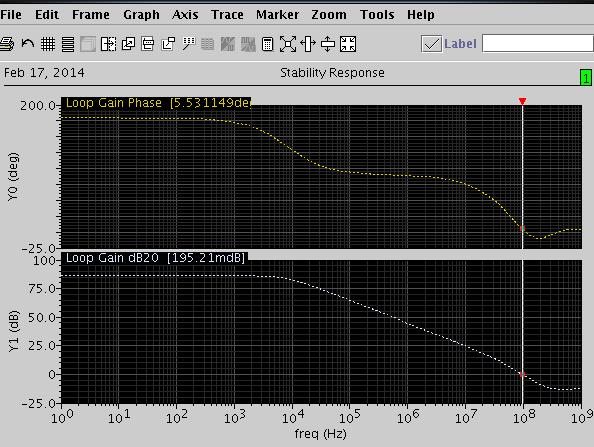

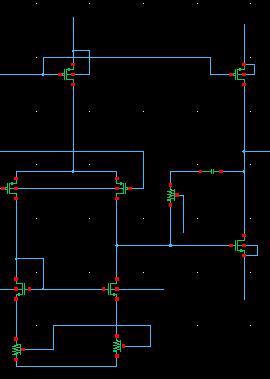

两级运放结构如电路图所示，仿真出的相位裕度始终不满足要求，请高人指点，调节什么参数可使相位裕度符合要求呢?尝试过的方法有：
1）加大补偿电容的L，作用甚小；
2）减小第一级增益，也很小影响；
3）增大补偿电阻阻值，还是不行。
1）加大补偿电容的L，作用甚小；
2）减小第一级增益，也很小影响；
3）增大补偿电阻阻值，还是不行。
电容至少放大个10倍看看吧
that is not design
把第一级差分对的Gm减小到原来的1/10
负载呢?空载? 第二级gm做大 CC取大点无效?
电容放大太多，GM为nan了
负载300f的电容
good
！
次极点移的不够远
输出极点也就是第一非主极点没有移到环路带宽之外足够远，一般至少2~3GBW，增加第二级gm，试着加大补偿电容，调零电阻要调到适当值去尽量抵消输出极点
电路里面最下面两个管子是什么? 看不懂。
