请问电阻反馈的放大器如何满足稳定性和直流工作点
录入：edatop.com 阅读：

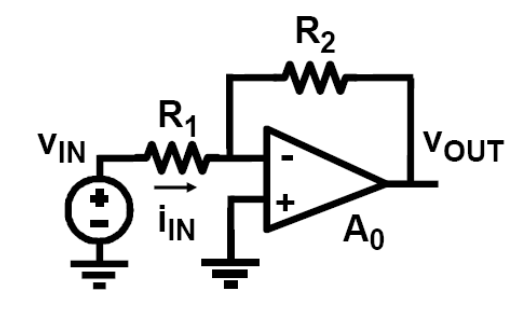

最近想做一个电阻反馈的放大器，主要是用于温度传感器中，用来驱动ADC，放大器采用了电阻反馈型（或者也可以认为是并联反馈）。电路如下图所示。stb仿真显示稳定性无法保证，相位裕度几乎为零。可是运放本身没有问题，运放单独开环AC仿真稳定性都可以满足（运放采用的是folded cascode加一个源随）。后来发现加入电阻反馈后运放的直流工作点偏离了，怎么都调不好。请问各位大牛们该如何解决?运放如何设计?电阻反馈中的电阻值如何选择?感觉反馈电阻影响了零极点，直流工作点也受到了影响。
仿开环时最好把电阻负载带上，看DC工作点是否正确，如果正确了，再放闭环STB
你开环稳定，理论上闭环一定稳定（最糟糕的是反馈系数为1），反馈肯定改变极点位置的。你应该直流工作点就不对了，你反馈电阻的值选了多大，选值要考虑你运放的拉灌电流能力，你的输出阻抗等。个人感觉你电阻可能是给小了
