各位大神，我现在需要将一个0~3.3V的脉冲电压转换到-1.5V~4V电压域上。如果用两级反相器级联放大，那么第一级的N管和P管都会存在静态电流，这个对于数字电路是不能接受的，请问如何解决这个问题呢?

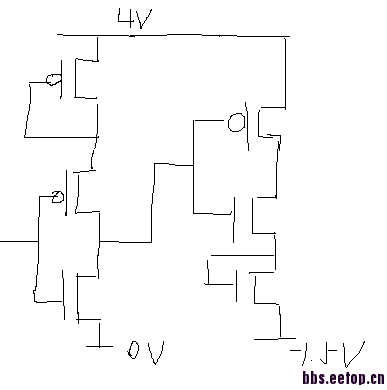

小编，这种结构可以显著减小功耗。
用P管输入的差分levelshifter，但还会有0.7V的VGS，如果对速度没有要求，把尺寸做小点，静态电流可能也不大吧，你这个VTH应该不小。
分级转，一次转0-4V，再-1-4V

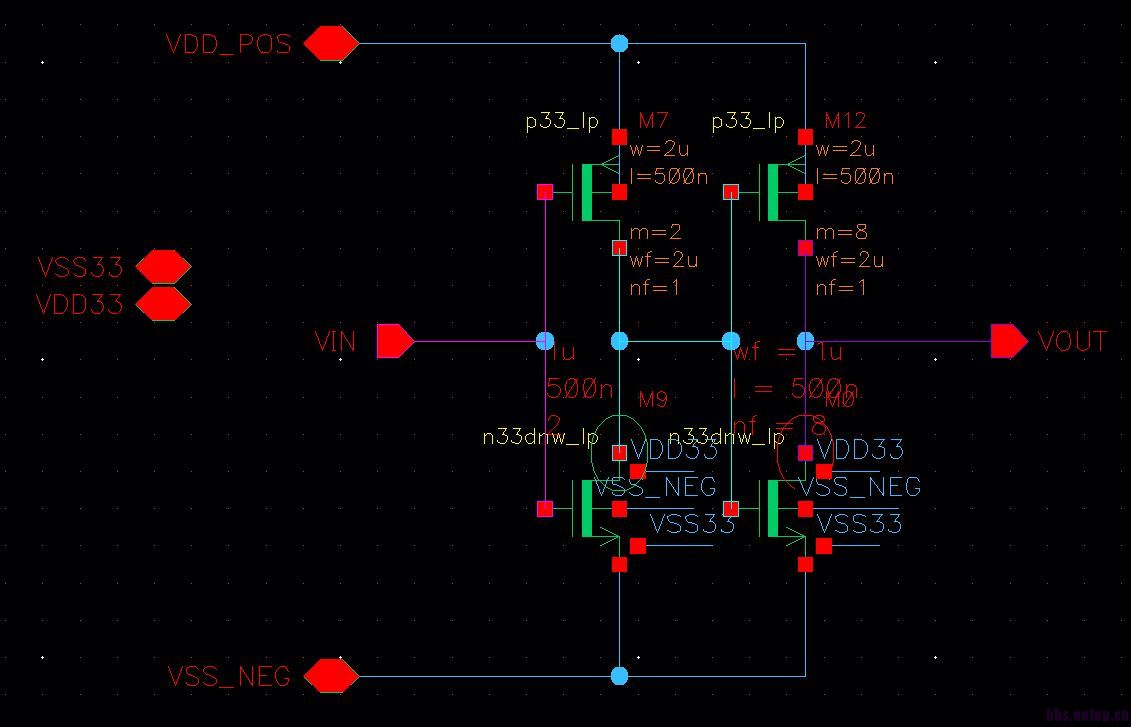

小编，这种结构可以显著减小功耗。
可以用ac耦合电容吗?针对时钟信号，一个电容就可以把前级的dc点给消除掉！
简单可行，就是输入为0的时候逻辑可能会有问题
第二级低电平不够低，再用一级反向器可以拉低。
这种结构输出达不到-1.5~4V的摆幅吧
再用一级反向器似乎可行。前级已经降到vth附近了。再来一级应该在亚阈值附近了。
我现在就用这个方法，两级level shift级联
但再接的反相器就会有静态电流
所以说显著降低功耗，不能完全消除静态电流。
