ADC的SNR计算方法

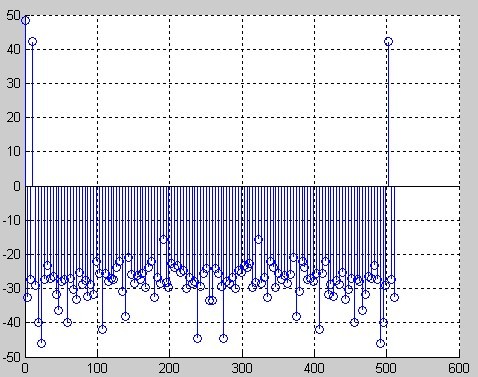

如题，请教各位ADC的SNR怎么计算，我想通过SNR=6.02*ENOB+1.76计算出ENOB。但SNR怎么得出呢，我目前用的方法是，对理想正弦信号进行AD转换，之后通过理想DAC还原成周期性阶梯状的正弦信号，然后进行等时间间隔采样，再将采样数据在matlab中进行FFT分析，通过基波能量/各次谐波能量之和得出SNR，这样对么。如图所示，我做的是8位10Msps的ADC，这是用matlab作FFT分析后的示意图。我最后得到的ENOB大于8了，为8.0x的量级。

基本上来说，你的方法没有问题。
具体说一下你的case，sample frequency多少?input sinewave的频率是多少?取了多少点?仿真的周期数是多少?
从你的FFT频谱看不出来你的基波频率是多少。你横坐标单位是KHZ? or MHZ?
想回答这些，我再帮你看看。

大家都是高手

    回二楼：采样频率是10Msps，input 正弦信号频率是0.1953125M，采了10个周期，总共采了512个点，平均每个周期采51.2个点。所以基波频率应该是在11那个点处，，，至于单位，因为是直接做FFT得出的，我也不知道是什么。

    你的图很奇怪

    请教。

   你的采样点太少了，所以分辨率只有N/Fs约为19KHz. 这样的分辨率对于你的ADC来说应该没有什么意义吧。    你最后的结果单位是dB吗?否则怎么会出现负数呢?
   你的基波频率约为0.2M也就是大概第11个点，为什么该点的幅度还不如第三个点的幅值呢?

is it right ！?

不错！
