usb1.1收发器的corner问题
录入：edatop.com 阅读：

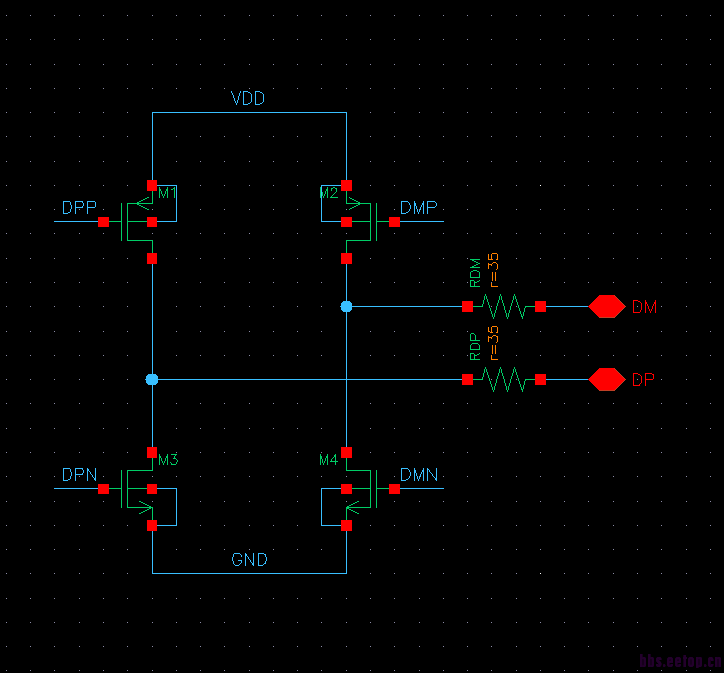

小的最近在做usb1.1 模拟driver，用做USB device用，下图是我的driver电路结构，在外界负载的情况下，full-speed外接50pF的电容，low-speed外接50pF~150pF的电容负载以及15K的下拉电阻，通过调节上下管子尺寸，可以使电路在tt_27℃_3V/3.3V/3.6V三种电压下， 把rise time/fall time以及cross voltage调节到USB 1.1 spec的范围之内，但是换到另外一个corner，比如ss_-40℃_3V/3.3V/3.6V就无法满足spec的要求，而且超出的范围还比较大。如果按照这样的调试方法，真的做不到一个尺寸让所有的case都满足spec的要求，不知道有哪位大侠可以指教一下我的问题到底出在哪里?小的我感激涕零啊
前级slew rate 控制
你好，是不是有专门进行slew rate控制的电路?能不能多指教指教，拜托了
前面一定要有控制电路。
