MOS的寄生电容

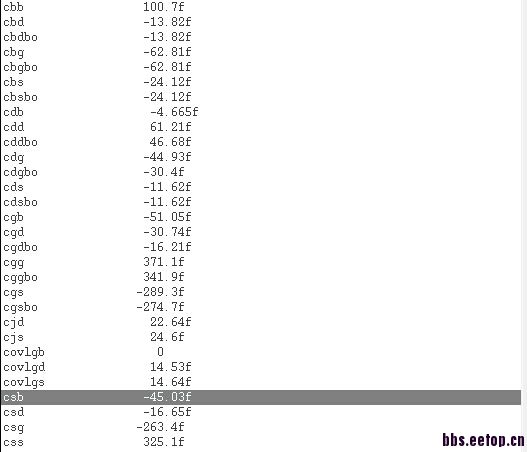

我想知道一个MOS管的栅源电容Cgs，栅漏电容Cgd，源衬底结电容Csb，漏衬底结电容Cdb，我对电路做了一下直流分析，对其中一个管子看了它的直流状态参数，如上图所示，可是图中显示的Cgs，Cgd，Csb，Cdb电容值为什么都是负值呢? 这些寄生电容值到底怎么仿真测试得到?

这是一个节点电荷改变，引起另一个节点电压怎样的变化得到的，所以电容值是可正和可负的。

这些不是寄生，要明白具体定义，要去读spice model的文档，专门有介绍

寄生值是CGGBO

    麻烦可以具体点吗，栅源电容还是栅漏电容，还是衬底结电容呢?

    那请问寄生电容的值怎么测呢，上图的这么多参数中有寄生电容的参数值吗? 谢谢

    栅衬。

    上图参数里面有栅源，栅漏吗

    CGGBO LX18 CGGBO = dQg/dVg = CGS + CGD + CGB - Meyer and Charge Conservation All except 54, 57, 59, 60, 70, 71

    http://www.eetop.cn/blog/html/55/353155-32313.html
自己看

    http://web.engr.oregonstate.edu/~moon/ece323/hspice98/files/chapter_15.pdf
这个更全面一点。

这些电容是非互易电容，Cij！=Cji，同时有定义式Cij=dQi/dVij！

学习了。
