采用输出失调存储(OOS)的动态比较器问题
录入：edatop.com 阅读：

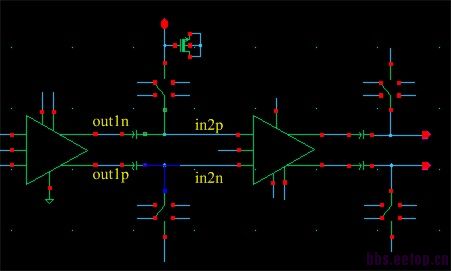

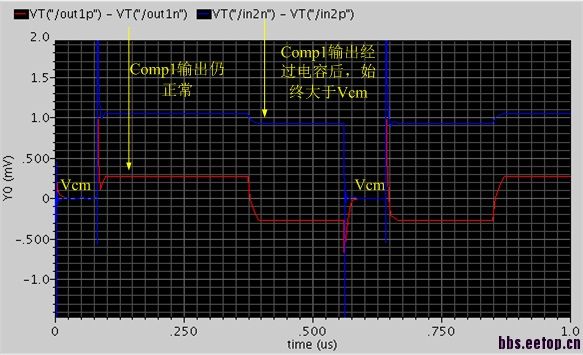

小弟在做一个latch-comp，计划使用OOS，有3级前置放大器。但是在加上第二级放大器后，第一级放大器的输出在失调储存电容前后出现了很奇怪的变化，不太懂为什么，贴上来大家帮忙看看.... 第一幅图是只仿真第一级放大器，第二幅图是失调储存电容前后的差分电压，经过电容后，幅度有一定程度的减小；但是加上第二级放大器后(图3),第一级放大器的输出仍是正常的，但经过失调储存电容后，变成了始终大于共模电压(图4)；发现是out1n经过电容后翻转了，但是ou1p经过电容没有翻转......为什么加上了第二级放大器会对第一级输出产生这样的影响?在线等。
[attach]593524[/attach]
[attach]593525[/attach]
[attach]593526[/attach]
[attach]593527[/attach]
[attach]593528[/attach]
图片怎么看不见...再上传一次
图的顺序还错了...从上到下依次是图5，图3，图4，图2，图1
大家给点意见~
先检查一下电路，每级增益不能太高
小编每级的增益分别是多少?一般都是第一级采用OOS,第二级和第三级采用IOS，防止第二级和第三级运放过大，使运放饱和
