片外，如何产生10nA级的电流源

虽然可以到片内用current mirror降低电流，但假如我就是要片外产生10nA电流，用于测试：
首先查了一下很多产品，都达不到这个量级，然后用运放搭的话电阻也要非常大。
请问有没有一种方案，推荐一个产品也好，或者一种电路结构也好，要板级的
多谢！

就算产生了，你怎么测试确实是10nA?

用1兆欧电阻，用高阻的万用表测下是否10mV

专业问题

        PCB版两个焊点间的灰尘电阻就有1M~10M左右，你这10nA流到片外测试不到的。

会不太准！
100mV/10M

灰尘电阻是什么意思?焊了一个1MOhm的电阻上去误差会这么大吗

还是用运放+电阻靠谱吧

10na 太小已算 leakage current ..
為何要如此小?
至於高阻抗說真連空氣也有阻抗 ..
片內如果 current mirror  10na  是很危險的 , bipolar 還好但是
Low volt 5v  mos current mirror 會出現問題 量產你才會看到,
如果高壓MOS  20~40v 那更不可能
高壓MOS  offset 是 > 100mv

楼上几位，10nA有那么难么?
吉时利的2400就是10pA的分辨率，
要求更高还有安捷伦B2961A，10fA。
关键价格不便宜。

    6位半台表足够了。

    花50w测个电流，你觉得不难?

    什么台表50w。安捷伦34411A不过1w出头，极品3458A也才6w多，还不算折扣。国产普源的更便宜，几千块钱。
    要做实验，测试电流什么的，一个6位半台表是必须的。几百块的手持万用表还不如你设计的芯片精度高。fluke287手持要4000多一台，还不如买个台表。
    B2961，4w左右。吉时利的2400，源表，性价比最高，不到4w。
    再说了，你们都是研究生毕业，回去找下自己的师弟借用下学校里的资源不就行了?哪个学校的实验室连台表都没有?连钱都不用花。

     你说的那几台啊

    13楼编辑过了，价格都写在上面了，再看看。

楼上的，想问一句，仪器输出的10pA电流，你怎么保证那就是10pA?

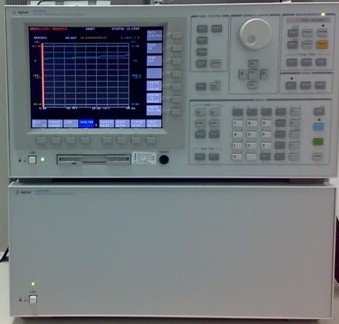

nA级电流的电流源可是几百万的台式高精度电源，有一个柜子那么大的体积，一般是fab的testing house才有的。分辨率不代表有那个输出能力。口说无凭，给你看看我当年玩过的power supply。这只是控制器。啥Keilthy，Agilent，你能买到的设备统统弱爆了！这东西老美是禁运的。

    我是来膜拜的~从没用过测试精度大于1uA的仪器，示波器精度连10mA都没有

    就说你举的34411A，它能测10nA?

整个模拟部分都是亚阈值工作区的缘故

    如果不是45nm以下线宽的high performance工艺，我只有祝福了。

    你说的是测电流还是产生电流?请详细说一下结构吧

    常规0.18um工艺。亚阈值会这么可怕吗?什么地方最危险?导师看下来也说可以的。

    既然你是小编，那么应该是牛人，因此想冒昧地问一下你有没有什么方法产生10nA级电流

    你所说的是测量的分辨率吧。假如如你所说测量不是问题的话，那么还是想请问一下如何产生这个电流呢?

    3458a是可以用来校准的，nist也用。你说的这种这么贵是因为：高速，实时，多通道，大功率。3458a要1000个plc才能测得8位半的数据，明显testhouse不会测每个芯片等20秒。这是实验室仪器，不是工程仪器。另外吉时利还有测单电子器件的飞安表。现在能买到的，我们平民百姓用用妥妥的够了。

    查一下2400和b2691的手册吧。

    问题是要什么样的精度，10pa的分辨率，测10na，千分之二精度没问题，更高要求么。还有飞安表啊。

    sorry，犯了个错误，34411a的最小量程是100u，分辨率是100pa，所以精度还要再低一量级。高精度的10na测量可能略弱。

    看照片这是90年代的安捷伦的系统电源，还是带函数编程的。确实高端，但近年来仪器技术发展比较快，程控部分都能过lxi转移到上位机上了，所以系统体积小了不少。再加上近年我国自主仪器也有发展，禁运限制也下放了。但是，确实如你所说，卖给我们的和不卖的比，那是相当的弱爆了～

   如果你的工艺是smic 018，那就看人品了。如果你的工艺是TSMC018就看运气了。如果是Intel的018工艺，有一定参考性。
