做2个2倍压电荷泵的级联,为什么第一级电荷泵的输出电压损失太大,怎么解决

录入:edatop.com    阅读:
做2个2倍压电荷泵的级联,为什么第一级电荷泵的输出电压损失太大,怎么解决?

什么结构的?



   3个PMOS和1个NOMS做开关,自举电容和负载电容均是1uF。

2个倍压电荷泵级联,第2个电荷泵输出的负载电流为80mA,仿真出来的第一级电荷泵输出电压损失太大。

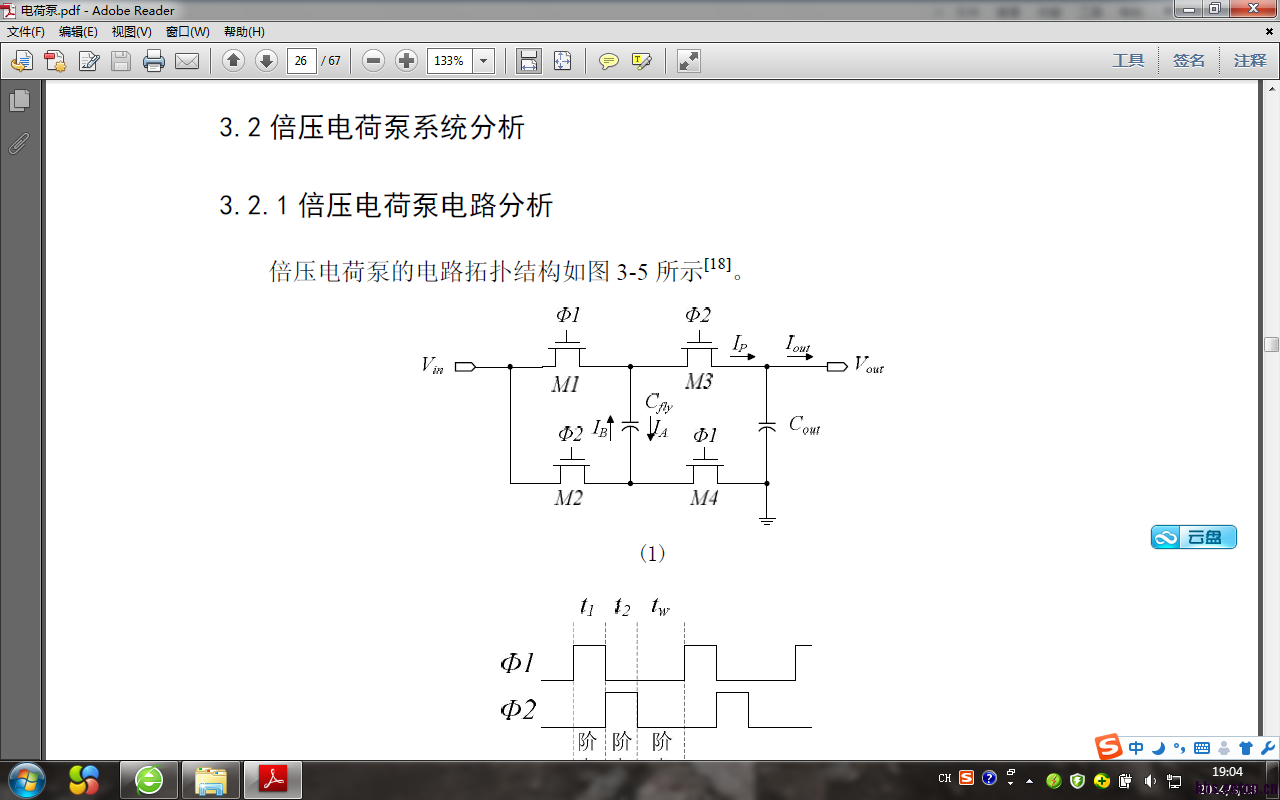

3个PMOS和1个NOMS做开关?图上可不是这么画的


图中M1,M2,M3是PMOS,M4是NMOS

你的管子尺寸够大?



    40000:1够大不,负载电流200mA,电压上不去啊

应该是负载电流太大,使效率太低了吧。



   输出电流能力可以计算:ILoad=[(N+1)VDD-Vout]*C/NT  这里级数N=2 VDD为电源电压,电容C=1u,Vout为希望得到的输出电压,T为时钟周期。你可以按照此计算式算一下,用作开关的MOS管尺寸已经够大了!


谢谢了,请问下哪种结构的电荷泵的驱动电流大,级联效率高


电荷泵 的效率是eta=Pout/Pin=(Vout*Iout)/(VDD*Ivdd)而Ivdd={(N+1)+Vdd*a*N*N/[(N+1)Vdd-Vout]}*Iout
a大概为30%
你问何种结构效率较好,结构方面四相Dickson电荷泵比较高,因为克服了体效应、Vth。

顶贴只为俺下载,喔喔呵呵
