求高手指教带开关电容共模反馈的OTA的仿真方法

SC-CMFB OTA仿真是不是有特殊的仿真方法?

求高手现身~

高手现身~

用理想的压控电压源模拟CMFB电路进行仿真

既然是sc-cmfb，就要用non-overlap clock来仿真，而且最好搭成pipeline ADC里面MDAC或者S/H的形式

高手在哪里

同求  高手 ！

SC电路可以用spectre里面PSS、pac仿真

求高手，求高手。

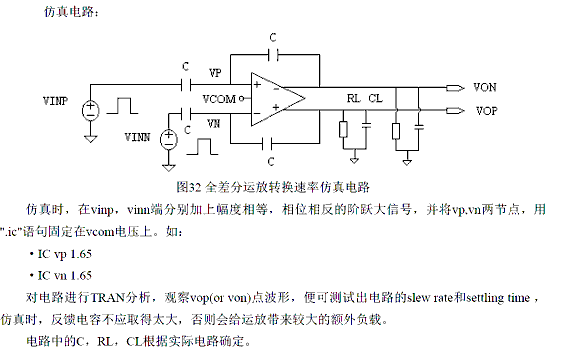

1.  以前有干过，貌似用两项非交叠时钟驱动SC-CMFB电路，先跑.TRAN 若干时间（等电路稳定后），比如，从t=0开始跑若干个时钟周期到达t=t0, 然后，在该时刻有个对应的电路工作点，以此为基础即可进行.ac .dc等等分析。
2. 说白了先跑.TRAN->.AC .DC ...即可。

    请问SPECTRE里是否也能选择某个时间点，进行AC分析?怎么做?

我是用PSS+PXF的，PSS+PAC发现有点问题
