HFSS做对称振子仿真
录入:edatop.com 阅读:
[attachment=41693]求高手指导下

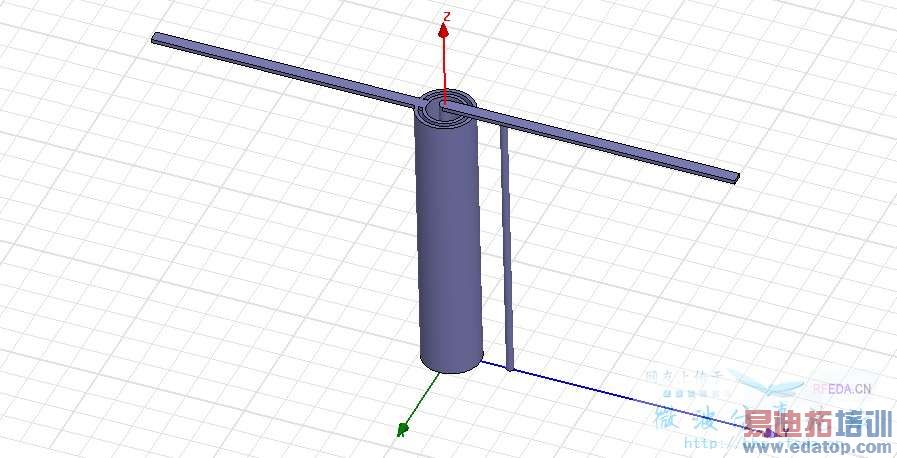

本人是HFSS新手,刚学三天,现在在学做对称振子的仿真。完全是照书上的步骤来,建好了模型

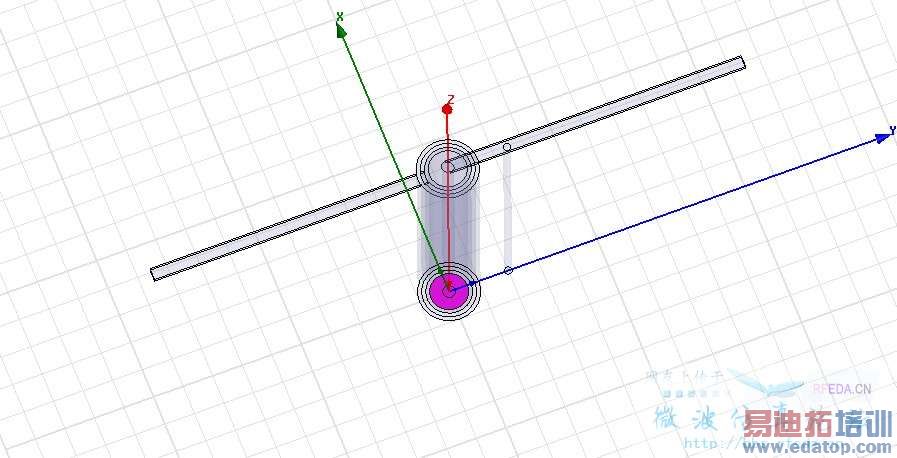

下面底部有一个端口p1
问题:在设置波端口时,书上步骤是
1.在菜单栏中点击HFSS>Excitations>Assign>Wave port
2.在Wave port窗口的General标签中,将该端口命名为p1.

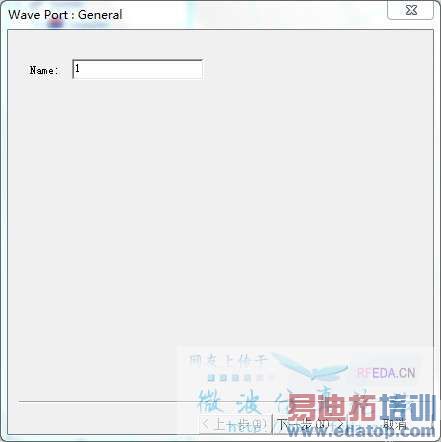

按理来说,按步骤一做了之后应该出现这个图框
这样才能正确设置波端口
但每次我按步骤一操作之后,出现的总是这个界面
搞不明白为什么总会出现它
我用得时12版本的,小弟这里先谢啦
本人是HFSS新手,刚学三天,现在在学做对称振子的仿真。完全是照书上的步骤来,建好了模型
下面底部有一个端口p1
问题:在设置波端口时,书上步骤是
1.在菜单栏中点击HFSS>Excitations>Assign>Wave port
2.在Wave port窗口的General标签中,将该端口命名为p1.
按理来说,按步骤一做了之后应该出现这个图框
这样才能正确设置波端口
但每次我按步骤一操作之后,出现的总是这个界面
搞不明白为什么总会出现它
我用得时12版本的,小弟这里先谢啦
第一处图
怎么上传图片啊,我要崩溃了
图形是依顺序来的,谢谢啦
仿真模式不能用terminal,换另外一个
我想设置波端口,本来应该是Wave port那个窗口,但设置时总是弹出terminal这个端口,不知道怎么弄,请前辈指导一番
