请问Nmos和Pmos电容前仿电路时,怎么连接使用?

录入:edatop.com    阅读:

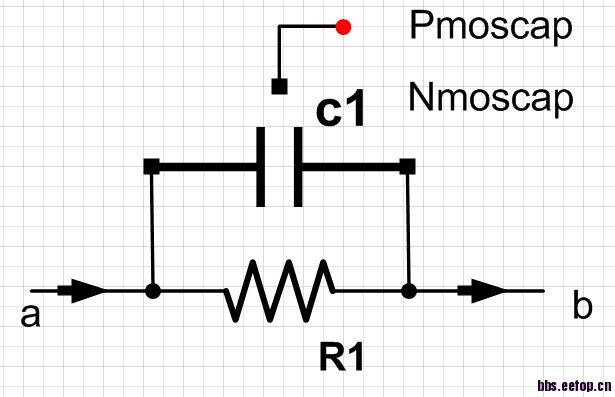

我在这里用的这个电容和理想电容数值是一样的,可是为什么前仿时,两者相位裕度差别很大呢?大概有40度差别。这个电容的另一端子(红色圆圈),Nmoscap不是接地吗?同样Pmoscap不是接电源吗?

可以分别针对两个电容做一下交流分析,把偏置设置好之后看一下电容的等效交流阻抗,就知道你接进电路的电容到底是多大了。
偏置好像应该是NMOS的栅极接高,PMOS的栅极接低吧?要不然沟道都没有形成,哪里来的沟道电容?

看不太懂你的图~

你的mos电容两边如何偏置的,mos的cv特性导致电容值和偏置状态相关,不一定就是你要的标称值

学习中!

一般drain到source的電容應該很小,
有電路圖會比較好理解.
