HFSS仿真,同轴电缆波端口设置
录入:edatop.com 阅读:
有谁知道对同轴电缆进行波端口设置时这么做对不对啊?问题出在哪?

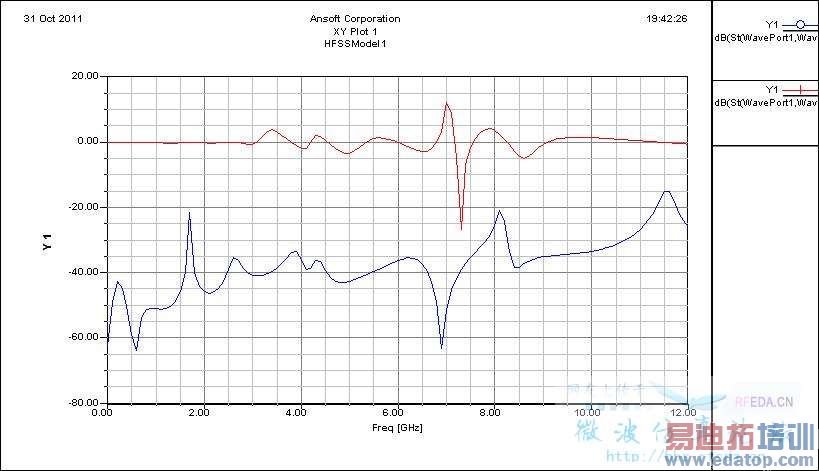

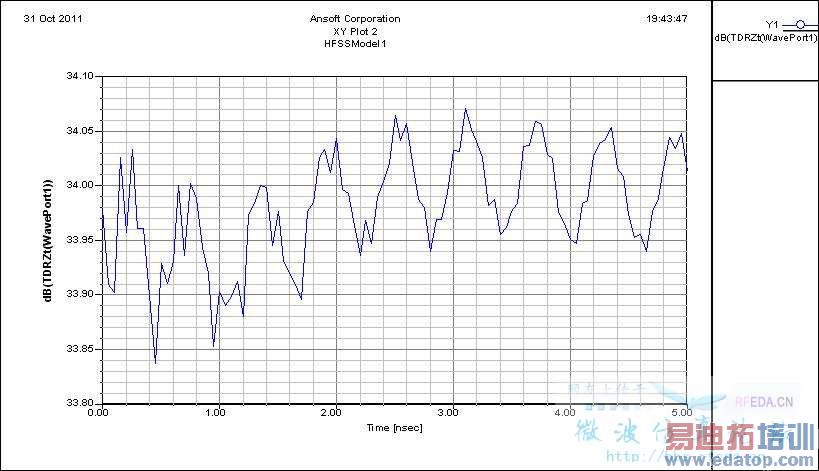

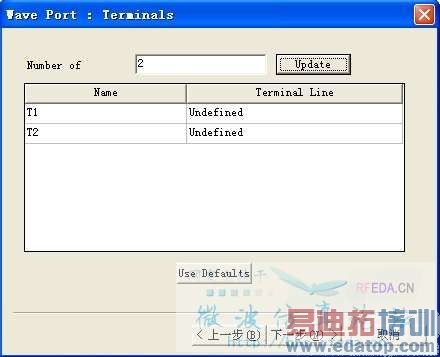

我画好同轴电缆的模型后,先在一端设置waveport1,其中我如果终端线只画一条(即同轴电缆最外边的那个圆),然后再将waveport1复制到waveport2去,则之后能够进行分析,但是所得的S参数和时域上的TDR分析曲线都感觉很不对,5和6是得到的S参数和TDR图形。如果我画两条终端线(即以内导体直径的圆和以外导体直径的圆)则进行分析的时候就出错,提示形成的矩阵不对。
哪位大侠能给说说这同轴电缆的波端口到底是怎么激励的啊,小弟困惑已久,悬赏求解答!
我画好同轴电缆的模型后,先在一端设置waveport1,其中我如果终端线只画一条(即同轴电缆最外边的那个圆),然后再将waveport1复制到waveport2去,则之后能够进行分析,但是所得的S参数和时域上的TDR分析曲线都感觉很不对,5和6是得到的S参数和TDR图形。如果我画两条终端线(即以内导体直径的圆和以外导体直径的圆)则进行分析的时候就出错,提示形成的矩阵不对。
哪位大侠能给说说这同轴电缆的波端口到底是怎么激励的啊,小弟困惑已久,悬赏求解答!
申明:网友回复良莠不齐,仅供参考。如需专业解答,请学习本站推出的微波射频专业培训课程。
