关于源极跟随器有些疑惑
录入：edatop.com 阅读：

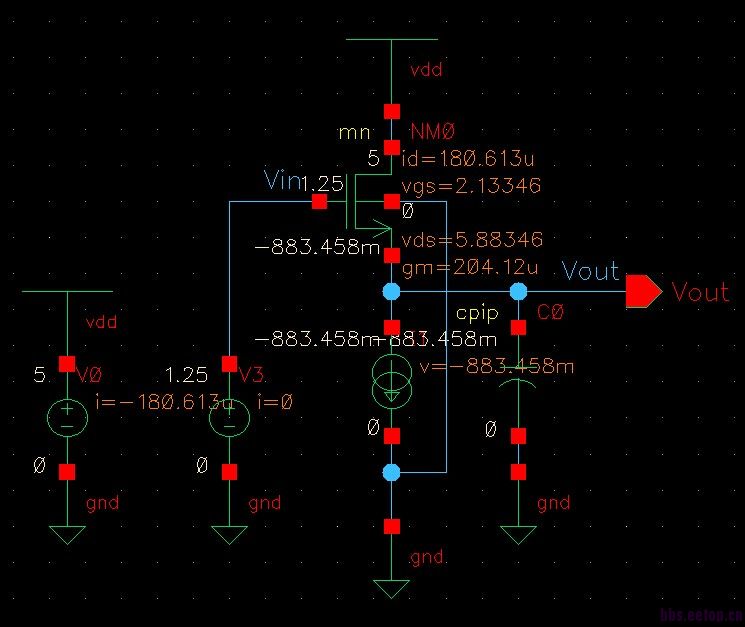

源极跟随器 现在做了个简化的电路 采用一个电流源 但是想不通为什么会输出负电压。我这么接不知道对不对?
源极跟随器电路
电流源电流太大 上面的管子根本达不到 出现负压。
Hi, Lz
Lz的电路倒是没接错，不过这个偏置电流或者说管子的尺寸不是乱来的哟要计算一下对应偏置下使管子工作在饱和区的W/L是多少。或者给定W/L的管子计算一下使它饱和的偏置电流是多少。
理想电流源就是这样，不管电流源上的压降是正是负，都有恒定电流输出，如果你换个NMOS电流源做偏置就不会出现负的电压了，而是电流源没有电流输出，管子被截止了
恩 刚开始没注意到这个电流大小以及尺寸之间的关系 所以出现负压了。谢谢你的回答~
