带DNW的工艺可以做出第二种正向PN结吗？
录入：edatop.com 阅读：

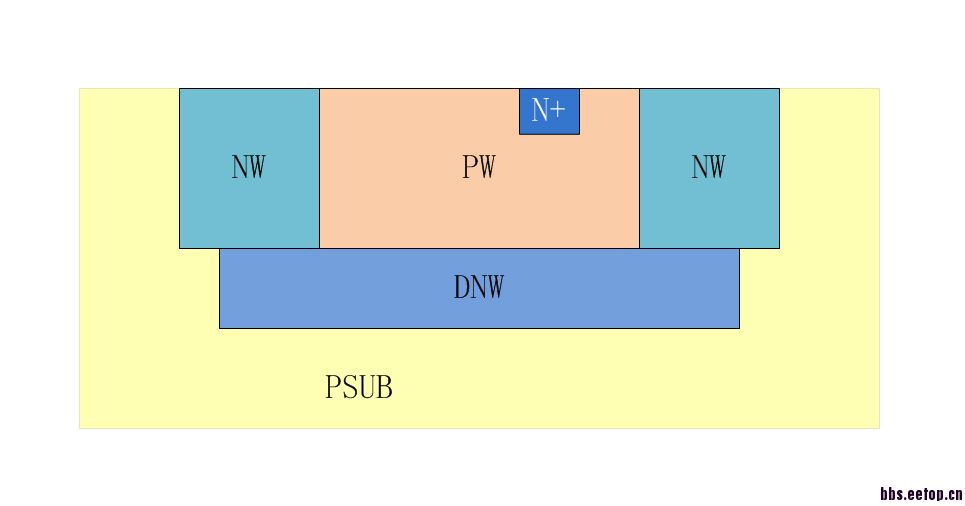

如图，PSUB接地，第一种是N+作为负极，PW作为正极，NW/DNW作为隔离阱和PW短接，这样就做出隔离型的PN结
第二种是NW/DNW做负极，PW做正极，这样的正向PN结结构能实现吗，会不会和衬底形成PNP管（PW NW/DNW PSUB）啊?
上述两种正向PN结的大电流性能如何啊?请高手指点，谢谢！
第二种是NW/DNW做负极，PW做正极，这样的正向PN结结构能实现吗，会不会和衬底形成PNP管（PW NW/DNW PSUB）啊?
上述两种正向PN结的大电流性能如何啊?请高手指点，谢谢！
第二种显然会形成pnp，不过增益应该不大.
