CDL导入求教

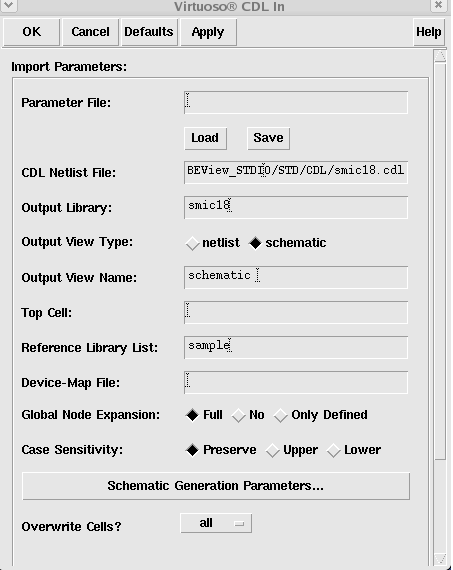

在导入smic18的标准单元库的CDL文件时，设置如下图：

这样新生成的各个标准单元的原理图中，PMOS和NMOS都是库sample中的pfet和nfet，和smic0.18中的p18和n18对应不上，请教如何才能和smic的模型对应上~
求各位大虾们指教，谢谢了~

You need edit a map file on "Device-Map File".
mpig

   请问map文件是如何编写的

同求，友情帮顶

please reference the following path:
http://www.cadence.com/Community/forums/p/24121/1316558.aspx

mpig

1、把cdl网表里面的device都列出来
2、把包含这些device的library name添加到reference library
3、如果不成功查看一下ni.log和ni.err.
另外，cdl的语法规则和spectre不一样，有些器件认不出来，需要适当修改。

2楼正解，你转换的目录下就有。后缀名可能就是.map。看看。

mark一下
