异步计数器仿真求解

本人仿了个异步计数器，但是仿真结果明显偏差，请各位帮忙看看问题在哪里。下图从上到下依次为输入脉冲、第一个D触发器输出端以及第四个D触发器输出端输出结果。

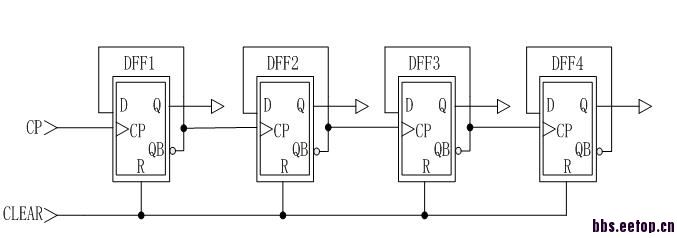

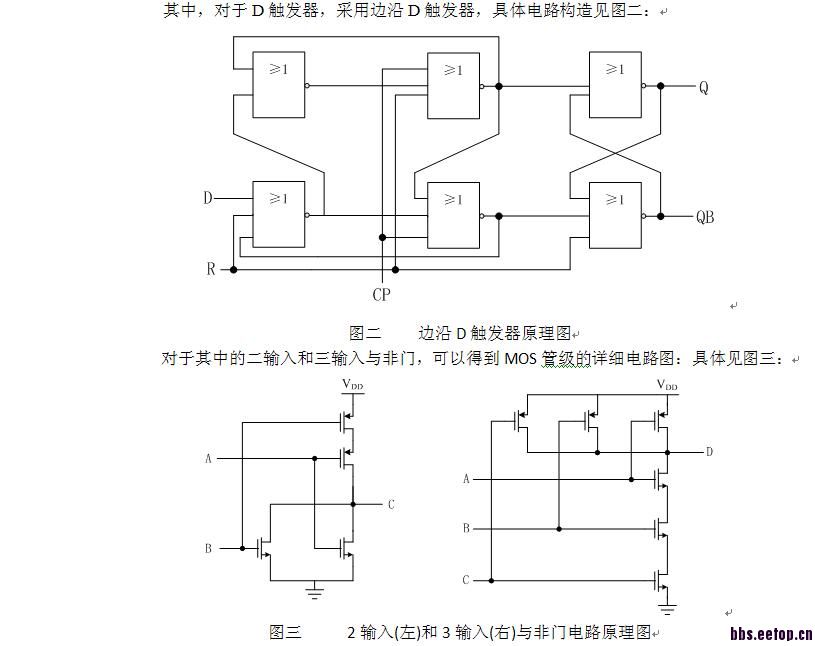

下面是原理图和D触发器内部结构

附上本人Hspice网表:
*Calculator  netlist
.OPTIONS   LIST   NODE   POST
.lib 'd:\gongyi\MS035_v0p3.lib' TT
.lib 'd:\gongyi\MS035_v0p3.lib' RES_TT
.TEMP 27
.TRAN   1N    50M
VDD   VDD   GND    5.5V
.SUBCKT   YUFEI2   A   B   C
M1    1    B    VDD    VDD     p50     W=10U       L=1U      M=1
M2    C    A    1         VDD    p50     W=10U       L=1U      M=1
M3    C    A    GND    GND    n50     W=5U         L=1U      M=1
M4    C    B    GND    GND    n50     W=5U         L=1U      M=1
.ENDS
.SUBCKT   YUFEI3   E   F   G    H
M5    H    G     VDD    VDD    p50     W=10U       L=1U      M=1
M6    H    F     VDD    VDD    p50      W=10U       L=1U      M=1
M7    H    E     VDD    VDD    p50     W=10U        L=1U      M=1
M8    H    E     3        GND     n50     W=5U         L=1U      M=1
M9    3    F     4        GND     n50     W=5U         L=1U      M=1
M10  4    G    GND    GND     n50     W=5U         L=1U      M=1
.ENDS
.SUBCKT  DCHUFA   D    CP1    Q    Q1     CLEAR
X1     S2    R1     S1           YUFEI2
X2     S2    Q1     Q            YUFEI2
X3     D      R2     CLEAR     R1        YUFEI3
X4     S2    R1     CP1         R2        YUFEI3
X5     S1    CP1   CLEAR      S2        YUFEI3
X6     Q      R2    CLEAR      Q1        YUFEI3
.ENDS
XD1    DQ1B    10       Q11        DQ1B    11   DCHUFA
XD2    DQ2B    DQ1B   Q12       DQ2B    11   DCHUFA
XD3    DQ3B    DQ2B   Q13       DQ3B    11   DCHUFA
XD4    DQ4B    DQ3B   Q14       DQ4B    11   DCHUFA
VCP   10   0   dc  0    ac  0    pulse    0   5.5V   1m  0    0   1m    2m
VCLEAR     11  0   5.5V
.PROBE  V(Q4)
.OP
.END

检查你的GND
