仿真运放的建立时间，发现曲线有抖动，求高手指点
录入：edatop.com 阅读：
运放的共模电平为300mv，我在仿真建立时间的时候，在共模电平上加了个vpulse（延时为10ns，voltage1为0v，voltage2为2mv，上升时间为10ps，下降的时间为10ps，宽度为1s），瞬态的Tran跑了600ns，但是在2mv时，发现建立时间的曲线抖动的很厉害，随后换成了20mv，发现抖动好了一些，换成200mv，抖动更小，但是仍然存在。请问这时为啥?如何在2mv时，让建立时间的曲线没有抖动，，是仿真的电路设置错了，还是运放有问题，请高手指点，小弟非常感激。
建立时间与带宽有关系，你这种buffer的带宽是多少? 要建立在什么范围之内?
先增加仿真精度，试试tranonly, 另外想真心讨论问题，先上传简单电路图，bode plot. 要不然就是浪费时间
抖动和你信号幅度关系不大，所以可能是1，对于相同幅度的抖动你看图时候2mv相对抖动看起来大，200mv就小
2，200mv使得共模点变化比较大setting时间变化了
看波形似乎是精度不够嘛.

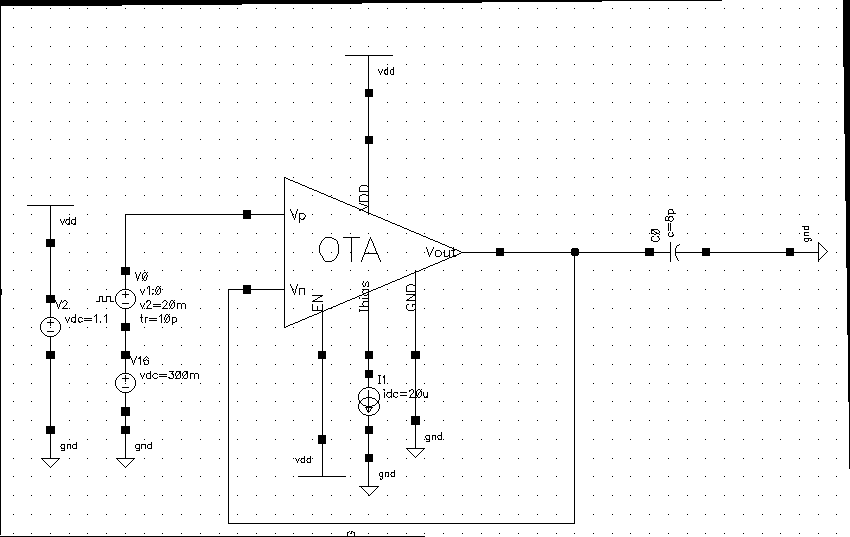

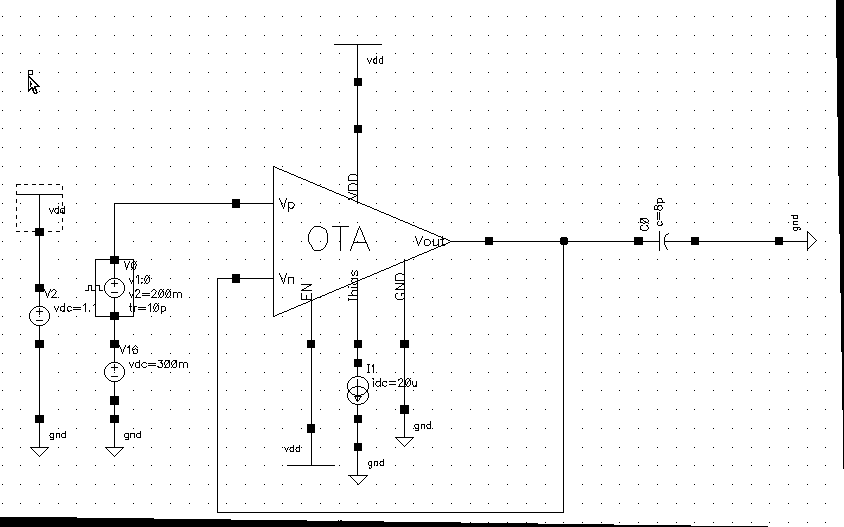

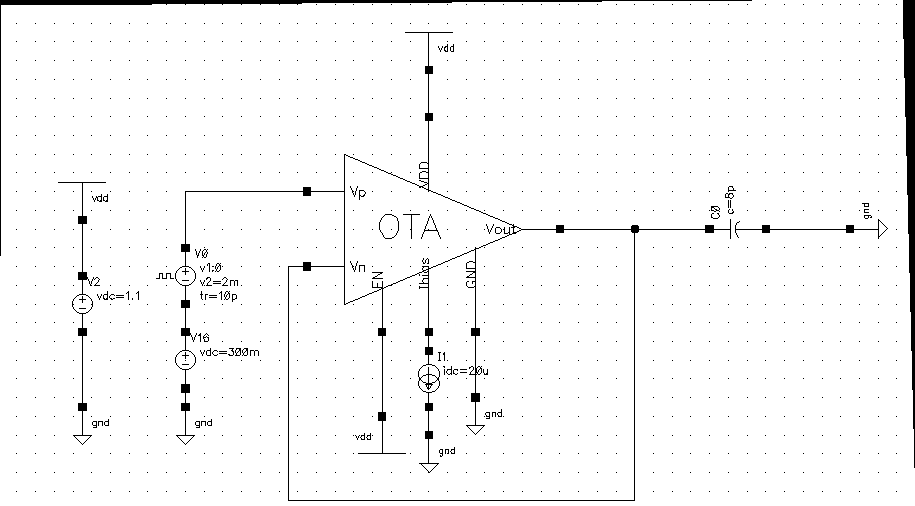

以上为运放的波特图和电路图（运放带有使能信号，EN=0,运放正常工作，EN=0，时，运放不工作），带宽要求180MHZ就行。请各位大神指点
看输出波形这种锯齿波，八成是没收敛好
所加激励，上升和下降的时间变为1ns 试试看，从带宽与相位裕度来看，buffer不会在小信号的情况下响应这么慢吧
嗯，有点道理
