RF接收芯片在434MHz无法匹配至Zopt=50？

RF接收芯片在434MHz无法匹配至Zopt=50?

1.以下是厂商给的部分LNA参数：

[attach]589816[/attach]

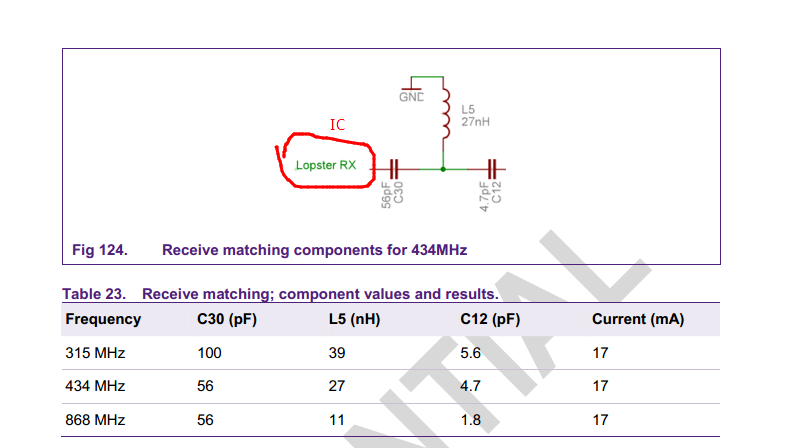

厂商推荐LNA匹配参数

2. 网络分析仪实际测量结果（Port1 power=-30dbm  300~500MHz）

[attach]589818[/attach]

3、smith-chart计算的匹配参数

[attach]589819[/attach]

[attach]589820[/attach]

4、实际C1=2.2pF C2=100pF,实测阻抗结果

[attach]589821[/attach]

5、修改C2=5.6pF，实测S11=6+55j ,与仿真结果相差较大，请帮忙解释串联C2阻抗实际变化的原因，不胜感激

[attach]589815[/attach]

    图太小。

    Are you doing stub matching.. try with some EM simulator... may be Ansoft Designer
