压控振荡器的前仿和后仿差距较大是怎么回事？
录入：edatop.com 阅读：

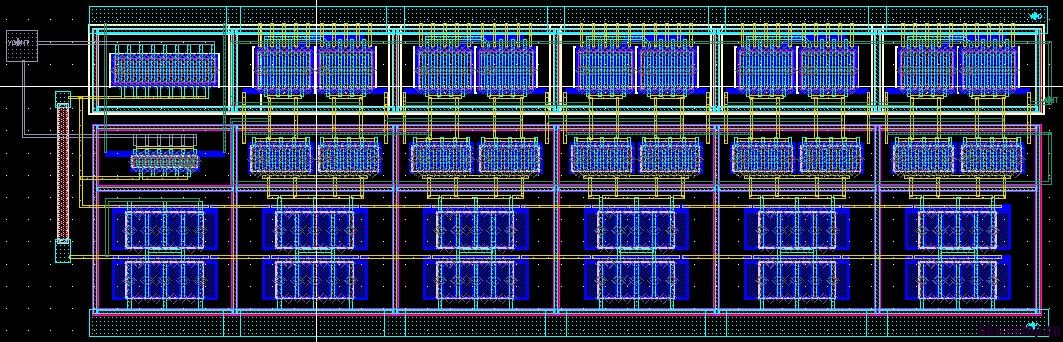

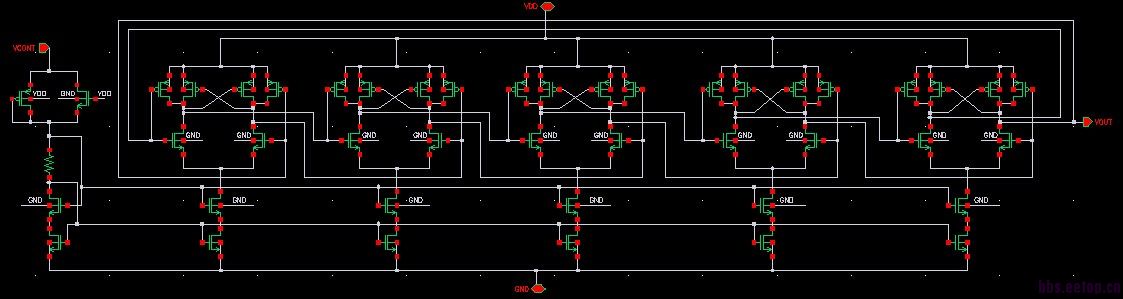

最近在做一个差分对型延时环节的环形振荡器，用的是TSMC的0.35um工艺。版图画完后后仿的结果与前仿的结果相差较大，前仿时当控制电压为1.5V时振荡频率为56MHz，但后仿时只有30MHz左右。版图的DRC和LVS验证都是通过的，但前后仿真差距就是大，望各位大神能够指点一下
相差一半左右太正常了，版图寄生电容所致，注视掉寄生电容，频率马上提升
我也猜测是寄生电容的影响，但对版图了解不多，不知道怎么减小这些寄生参数的影响啊wpe也很明显
30MHz，寄生相差这么大?怀疑版图画的太……
还算正常
你把主要节点的寄生电容提出来加到schematic里仿一下，如果差不多就是寄生电容太大了，可以优化版图改善一下
版图画的太烂了，另外back annotate寄生
