差分输入对管共质心版图画法的疑问

录入:edatop.com    阅读:

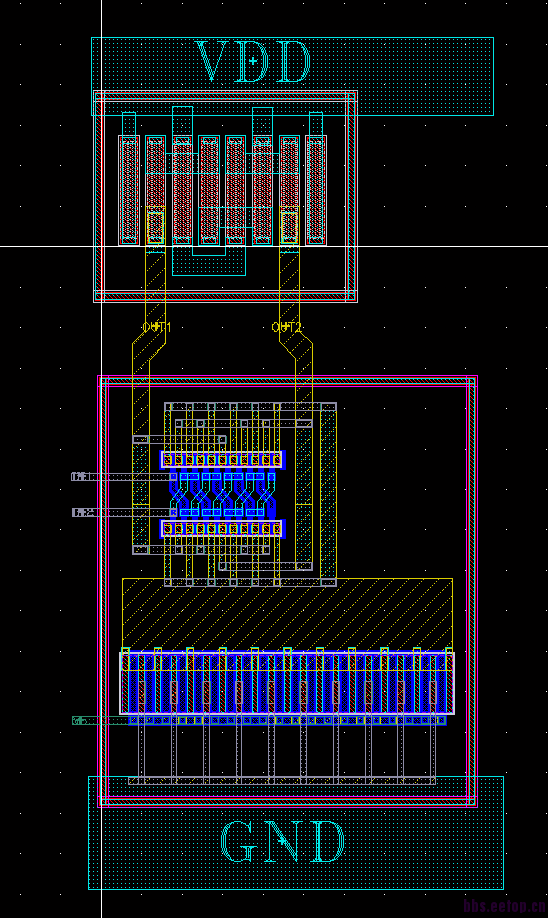

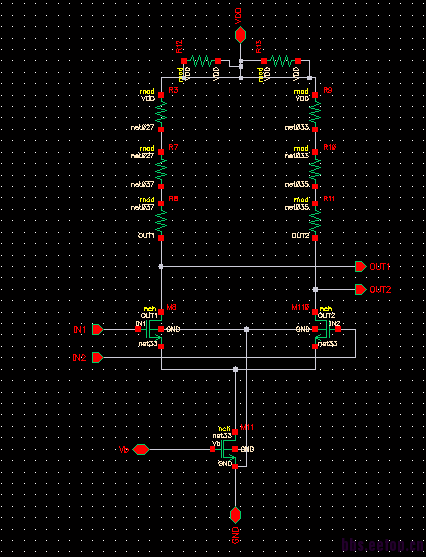

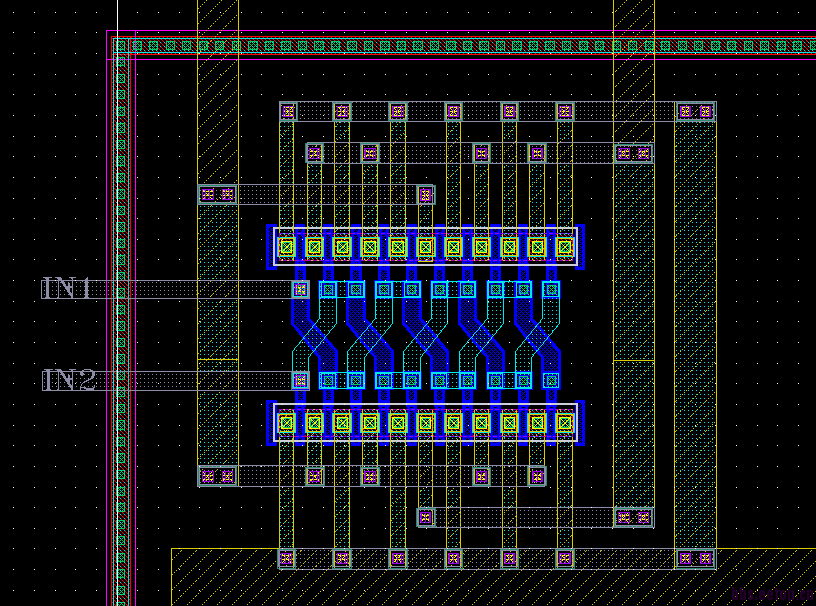

大家好,请教一个关于差分对版图的问题,我画的是电阻负载的差分对,输入对管采用共质心画法,指数为10,ABBAABBAAB对应BAABBAABBA,栅极交叉连接,其中一部分栅接在一起作为输入IN1,剩下的部分接一起作为输入IN2,现在LVS的Nets总提示节点个数不匹配,说是原理图中1个节点,版图中却有2个。是不是因为共质心的画法,需要把MOS管的多晶栅拆成交叉两个造成软件识别不了?初学版图,谢谢指教。









顶。

你是哪个服务器的呀  老是感觉见过这ID



   不在服务器上,自己电脑里的IC5141USER6,用的TSMC.35的工艺做的练习

这个layout做的不是不好,是非常不好。做layout不要去追求那些奇淫技巧,俗话说重剑无锋,大巧不工。

解决了。要注意漏源对应以及共用的问题。


恩,我会考虑时间与效率以及匹配的折中的问题,另外谢谢你的建议

学习中!

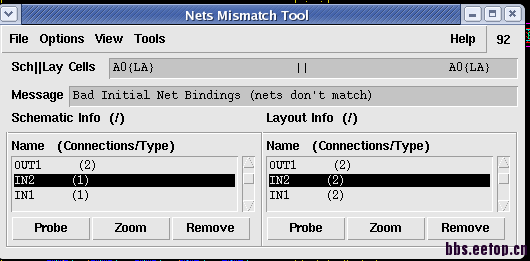

好奇的问下,Nets Mismatch Tool是怎么弄出来的啊?

现在只要紧靠一起,没事
