关于全差分SAR ADC

录入：edatop.com 阅读：

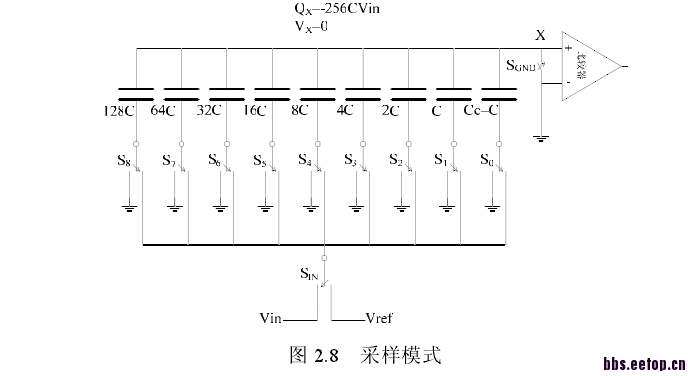

想向诸位请教一个问题，之前看的SAR ADC都是单端的如图所示

，信号从一端采样进来，然后进行逐次比较

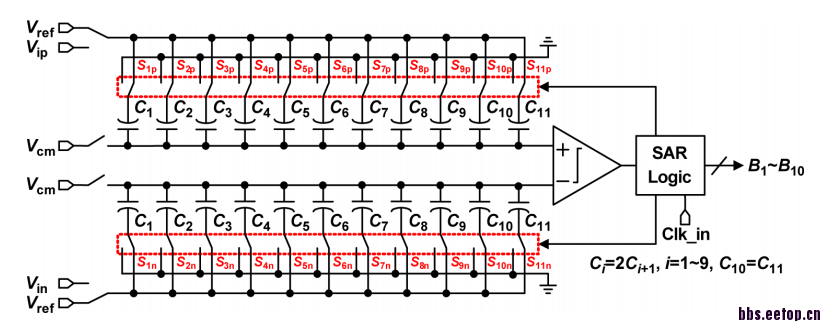

然后看到全差分的SAR ADC，如图所示

比较器的两端分别有对信号采样。全差分SAR ADC进行A/D转换时，难道要对信号进行单转双，转换成差分信号吗?

是的，我们自己用的前端电路就是一个单转双电路。

关于单转双的电路，能不推荐一些相关的资料！谢谢

我也只见过一种结构，我们研究过这方面的电路，我们公司基本上都是做单端的，为了省成本。

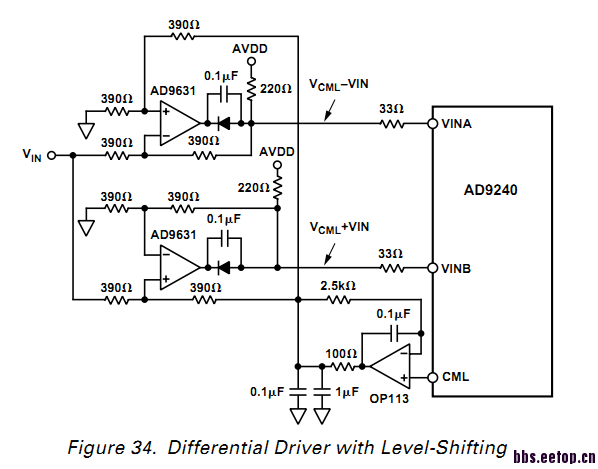

在ADI的ADC产品的datasheet中见到一种片外的单转双的电路：

，请问是不是这种?

我凭印象画了下，是用全差分实现的。我想了下这种结构存在的一个问题是：较你发的那个电路损失了一半的增益。你先看看，其它的问题有空再讨论。

万分感谢！

谢谢分享！

单端转差分是很有意思的模块

高性能全是差分输入，pcb上用balun就行了

sigle ended to save cost ！

还是没懂。
