USB2.0数据线上加保护-电容限制求助
录入：edatop.com 阅读：
各位好，
USB2.0上，若加一个TVS管做保护；
TVS管的电容大小极限是多少啊，
十分感谢啊

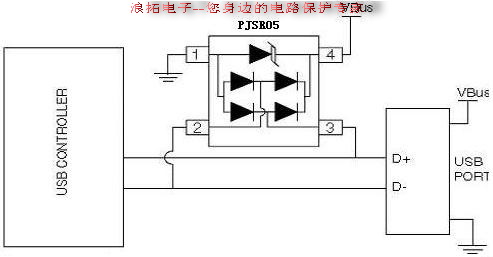

选择的ESD保护瞬变电压抑制器的线路电容要够低，如USB2.0需要用小于3pF，USB3.0需要用小于0.3pF，HDMI1.3需要用小于0.6pF，DisplayPort也需要用小于0.6pF，VGA需要用小于2pF，10/100M LAN需要用小于3pF的ESD保护元件TVS。USB2.0接口推荐使用LTBV05C或者PSR05的器件。
浪拓电子--您身边的电路保护专家 www.szlangtuo.com
USB2.0上，若加一个TVS管做保护；
TVS管的电容大小极限是多少啊，
十分感谢啊
1# andyjackcao
低速:200PF -- 600 PF
全速:50 PF -- 150 PF
高速:<1~2PF
选择的ESD保护瞬变电压抑制器的线路电容要够低，如USB2.0需要用小于3pF，USB3.0需要用小于0.3pF，HDMI1.3需要用小于0.6pF，DisplayPort也需要用小于0.6pF，VGA需要用小于2pF，10/100M LAN需要用小于3pF的ESD保护元件TVS。USB2.0接口推荐使用LTBV05C或者PSR05的器件。
浪拓电子--您身边的电路保护专家 www.szlangtuo.com
谢谢小编
谢谢小编
谢谢小编
多谢
1pF以下就不容易实现了
我开始评估能不能做出来
挺好的饿 啊 啊啊啊
麻烦问下，全速的负载电容大小50PF~150Pf从哪里得来的，请不吝赐教，谢谢！
