關於一個電路問題
录入：edatop.com 阅读：
請推一下vo/vin的gain是多少，麻煩各位了
我自己是想成[gmp*(1/gm1)]^n*[gm2*(1/gm1)]^n
我的答案可能是錯的
有人可以幫忙我這個疑問嗎

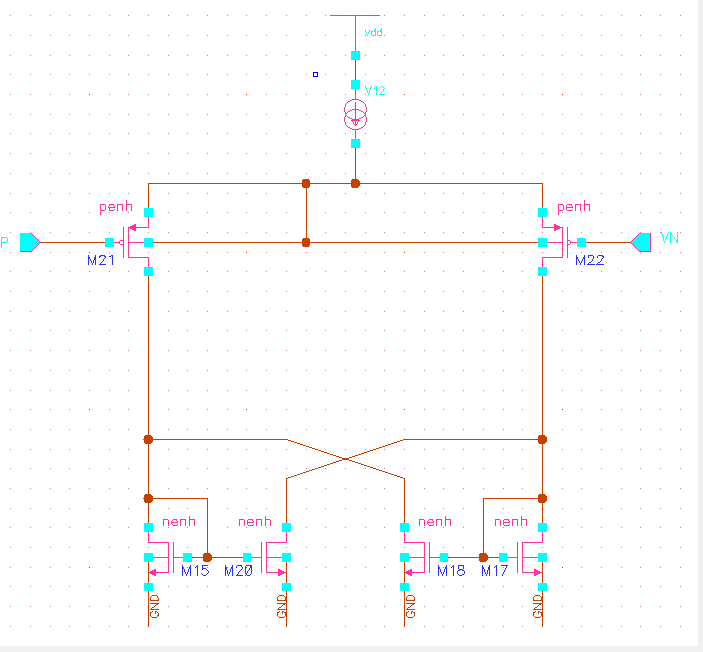

circuit
图?
已補上，sorry
2gm/(gm1-gm2) 其中gm为输入对管的跨到
請問一下該怎麼分析呢
input pair gmp
rout大約為1/gm1
第一級的gain為gmp*1/gm1
右邊的gain為gm2*1/gm1
如此一直加乘上去，我這要想那邊錯了嗎
還是有什麼書或是子能夠參考呢，麻煩各位了 thanks
我的觀念是input pair gmp
rout=1/gm1
而右路的gain=gm2*1/gm1
因此一直做加乘上去
我這樣想哪邊錯了呢
有沒有式子或者參考的書籍能幫助我推式子呢，感激不盡
是这个图吧。你直接利用差分电路信号加入推导就好了。这是常用的迟滞比较器电路。 增益的话是 1/2(gm/Δgm) Δgm=gm1-gm2.
