13bit pipeline ADC 的SFDR仿真得到75dB，够用吗？

最近设计了一个10MHz 13bit pipeline ADC，在1MHz采样频率下做SFDR仿真，1024个采样点，SFDR的仿真结果，只有75dB，够用吗?

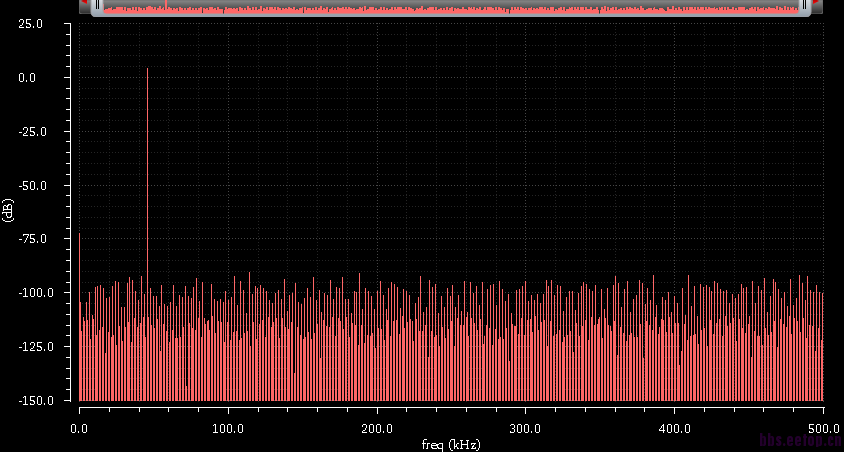

发现在0Hz处是次高峰，如果剔除0Hz这一点，那么SFDR可以有95dB。请问0Hz这里有个次高峰，是不是表明电路功能有问题或者仿真设置有问题?（输入信号是2.54+/-0.8*sin(f*t)，f=57/1024 MHz，参考电平是3.5V、2.5V和1.5V）

SHA有110dB，这个对于13bit 够用吗?

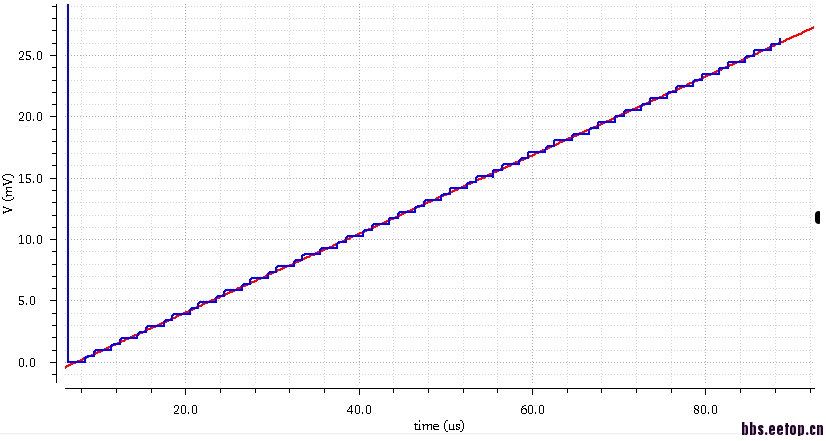

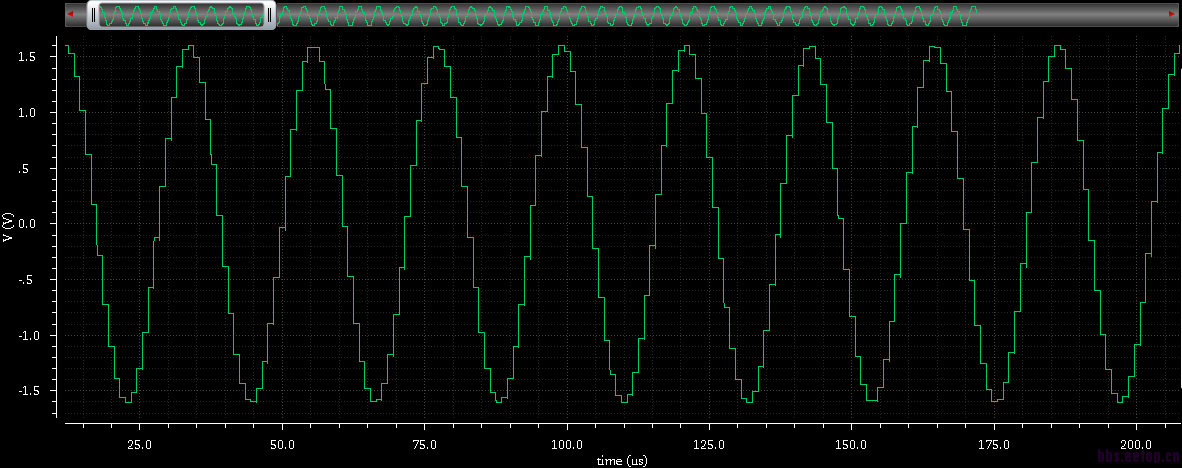

下图是最小台阶的仿真结果，直线是输入，台阶是输出数模转换后的模拟电平

夠不夠用是要看系統應用需求與規格

    现在还没有明确的应用要求，您看我的仿真结果在0Hz有个峰值，这是不是设计或者仿真设置有问题?

小编是故意逗大家玩的吧，DC处的能量，你鸟他作甚呢?

   一看小编也不是逗着玩，再说值得么
dc分量是要去掉的，所以你的sfdr是95db，已经不错了

    谢谢。我是将数字输出码用理想的14位DAC换成了差分模拟电平（Vcm+Digital*Vlsb）和（Vcm-Digital*Vlsb），然后再差分做DFT，不知道为什么会有直流分量。

    不用关心DC能量，把DAC做成bipolar的量化码，就不会有DC能量了，DAC的差分输出明显全是正值，肯定会有DC能量。

   朋友，你要用每个输出值都减去所有输出值的平均值，再做DFT，就没有直流分量啦

   谢谢你的建议

   谢谢，我按照您的建议修改下再做下

我也在做ADC行为级建模的研究，能把你的程序发给我一份吗?说不准能解决你的问题。邮箱rui868272@163.com。

  看SFDR 就行了，SNR 前仿意义不大，不要太离谱就行。

by spec！
