关于SAR ADC中的LSB的值。
录入：edatop.com 阅读：

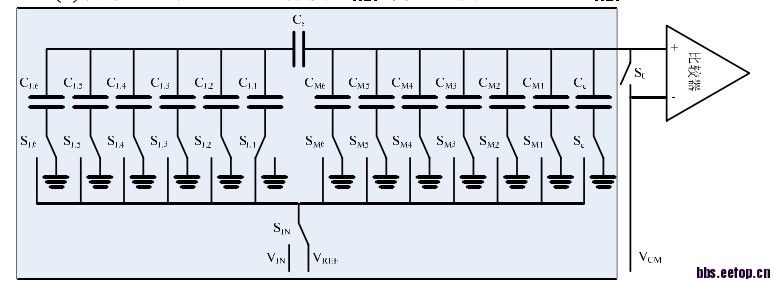

我做的是一个10位的SAR ADC，SAR ADC中的DAC结构采用分段电容式结构，也就是低5位为1C,2C,4C,8C,16C,高五位为1C,2C,4C,8C,16C,还有一个1C的电容值并联在高五位上，低五位与高五位中间连接个衰减电容，值为1C，电路图如下
经过采样保持在分配后DAC的输出端电压为V=（1024/1055）*（-vin+∑Vref ）+Vcm, 现在想问下就是LSB的值是Vref除以1024还是Vref除以1055
经过采样保持在分配后DAC的输出端电压为V=（1024/1055）*（-vin+∑Vref ）+Vcm, 现在想问下就是LSB的值是Vref除以1024还是Vref除以1055
没明白那个式子怎么来的
walking
明白了，但是感觉MSB阵列少了一个C电容啊，LSB应该还是Vref/1024吧~
LSB不变得
bit 不合 ?！
good structure ！
