运放失真、输入输出波形
录入：edatop.com 阅读：
运放输入输出信号波形如图所示，这个正常么?可能是什么问题造成的，谢谢各位大神赐教
Do you have AC coupling or capacitors in your design? IT looks like they are present and the output stabilizes to common mode

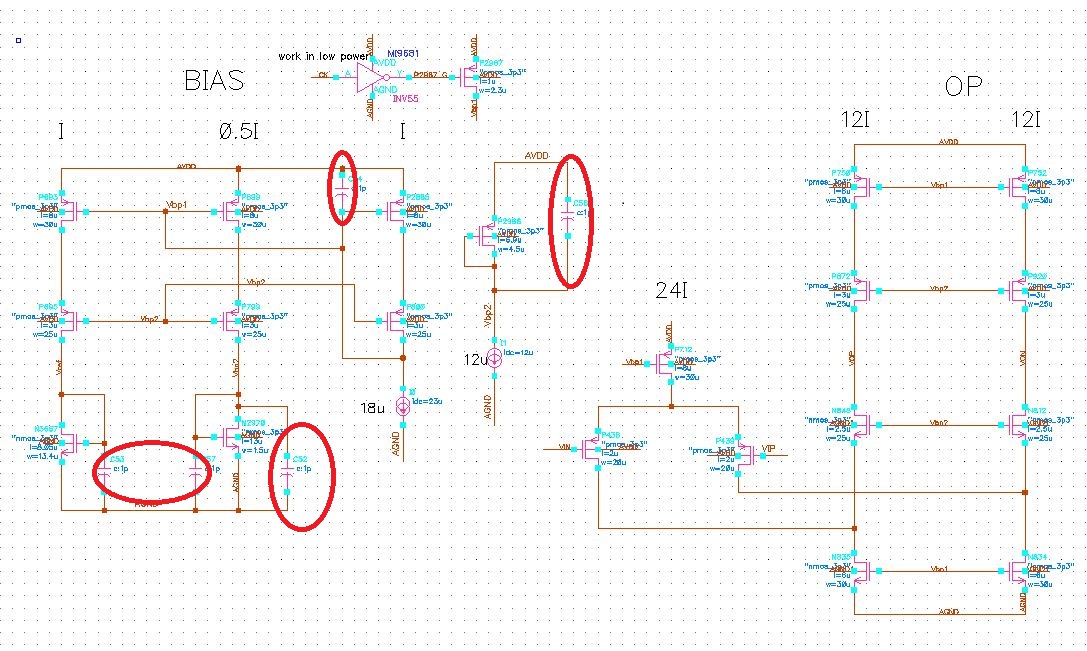

你说的是运放偏置中的mos电容吗?图片中红色圈中的电容，这个电容大小我该依据怎么来确定，谢谢
需要到GND 1pF 这么大的Cap?
xuexi~
是可能的...
这不叫失真。你的bias启动时间比较长。运放的正常工作状态没有建立。
先看dc，再看trans
输入输出共模不一致，一需要检查运放，二范围反馈电路。
多谢指导，真可能是电容值给大了，没有这方面的经验，电容值是我随便给的
谢谢您的指导，我先检查下电路
