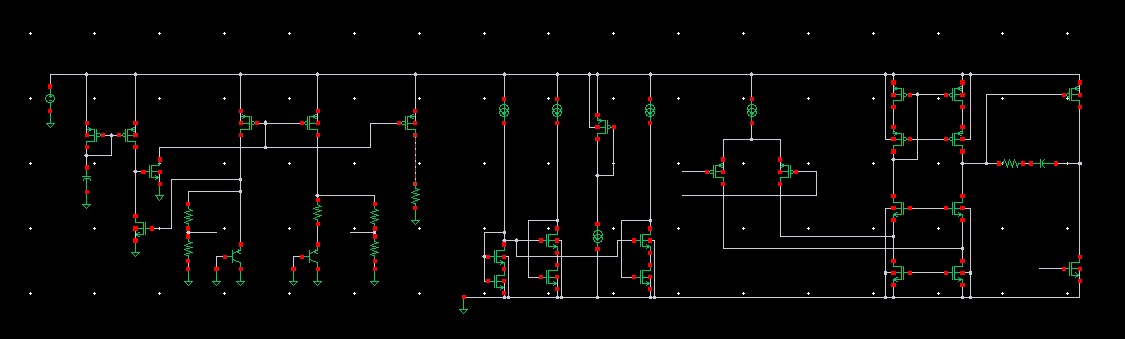

常规结构bandgap的Vref温度曲线出现一个峰一个谷是为什么？

自顶一个~坐等大家回复谢谢

看看工作点对吗

有二阶补偿了吧

你看看你用的pnp管是同一个类型不?

  电路刚好出现二阶补偿，虽然明显不是你故意设计的。

   工作点没有问题，和设计值基本一致

   同一类型 1:8

看看你电阻的类型选择是否一致

应该模型问题造成的，有些模型不准，或者β不够大，以前碰到过一些模型是向上开口，而更多的模型是向下开口，所以我觉得出现这种仿真波形还是有可能的，不过多关注下β。

   电阻都是同一类型

如果所有corner下 都可以这样  再说

才0.75V?跑跑corner估计很多都不靠谱吧

   为什么说才0.75V? 0.75V有什么问题吗?还请指教   确实没跑conner，跑了估计也过不了，只是好奇结果竟然出现了一峰一谷~

很正常啊。

多谢回复，Vref=R3(Vbe1/R2+△Vbe/R1)，Vbe1的温度系数为负，△Vbe为正，理想情况下它们具有线性温度系数，Vref温度系数可以设计为0，但是实际随着温度变化它们的温度系数并不是完全线性的，所以会在0左右波动，即Vref可能有负的温度系数也有可能从负的温度系数变为正的，就出现了一峰一谷，是这样理解吗?   是由于非线性的温度系数造成的。

可以这么理解吧。主要电阻是非线性的，MOS管和PNP管的共同钳制的电流也可能是非线性的。

有几种情况吧。一种是电阻本身就是温度的2次函数，你用的是多晶硅电阻吧?应该还有2阶电场系数，综合起来可能是个3-4次函数，而你的电流可能是1-2阶补偿，所以会有这种波形。
还有另一种情况，可以这么理解，恒定电流流过电阻的压降温度曲线可能是开口朝上，你的补偿电流流过恒定电阻的压降就需要开口朝下了，（显然是2阶以上模型的，1阶是两条直线）如果这两个峰值没有对准，那就出现你这样的波形。
根据你的极大值和极小值出现的位置，可能是第二种情况。

I think it is right.
mpig

去model里面查查电阻温度系数...
