晶振振荡器输出慢慢衰减的正弦波
录入：edatop.com 阅读：

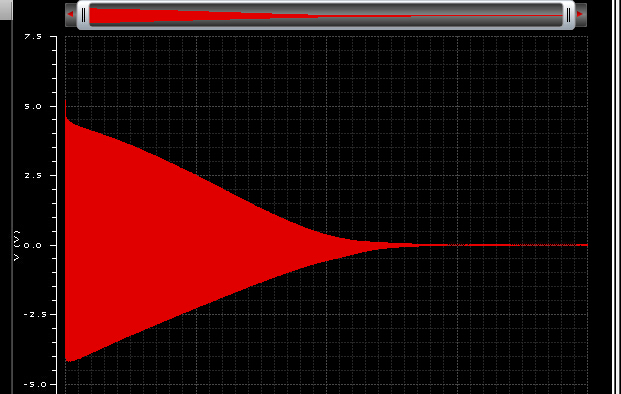

第一个图是晶振的原理图，第二个是衰减的输出波形，为什么会这样呢，做了一个星期了，换了两个电路结构，还是不行，求解释
loop ac特性?
增益不对。
在你需要的频率上，你可以看到这时候你的电路就是一个source follower with a pmos as current source （晶振开路）. 增益<1 (大概是gmp/(gmp+gmbp)。 确保这个增益要大于1，否则没戏
