浮栅控制class AB 输出级 工作模式分析
录入:edatop.com 阅读:

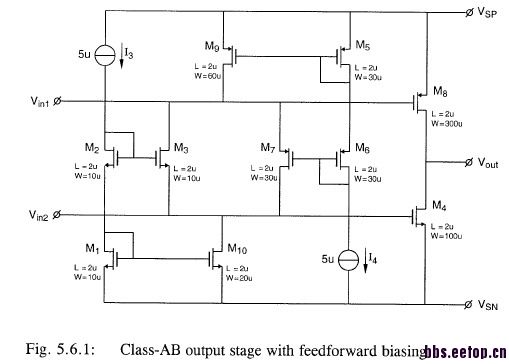

AB类输出级运放,采用跨导线性环偏置输出级,输出级接负载线圈,当输出大电流时,输出级的Pmos管M8可以进入线性区吗?
M3和M7两个管子在动态的时候都要工作在饱和区么?
o no 顶
假设输出电流很大,M8栅压在反馈调节的作用下下降,M9的电流会全部M3,而M7管子工作在截至区,这样输出级还是能够满足需要的电流。这样是不是说在动态的时候M7和M3没有必要都工作在饱和区呢?
M3 M7在静态时是否都工作在饱和区?
静态时都是工作在饱和区的,而且静态时两管子流过的电流很接近。动态时候是否要求两管都要工作在饱和区呢?
你用这个结构,在低供电电压下你会发现,m3,m7比较难在饱和区的。输出级需要自己设计放置多少quiescent current 来保证它在饱和区,如果你在意增益以及其他和增益有关的指标的话
这个AB类输出级的静态电流 和 最大动态电流之间有没有一个工程上的比例?
mark!
取决于你的关心的信号频率和幅度,load,linearity等等....
另外这个结构不适合low supply。输出级的quiescent current也不好控制,需要好好设计bias leg.
