Assura提取寄生参数之后的后仿结果
录入：edatop.com 阅读：

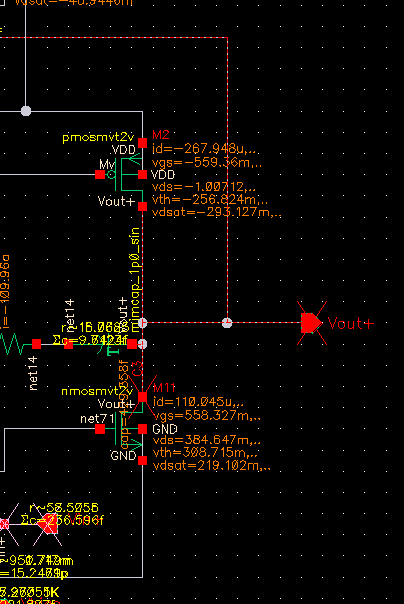

我用TSMC0.18库做了个电路，Assura提取版图寄生参数后进行后仿，然后监测电路的静态工作点。结果出现了一下标注：
这个电路是工作在1.8V下的，图片中这一支路也是完整的，怎么都想不通为什么两个Vds加起来不是接近1.8V。我检查了下其他支路，相加是接近1.8V的。

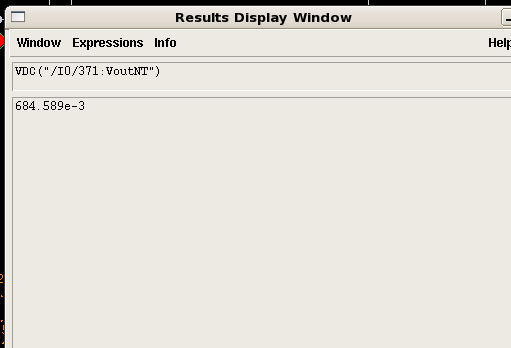

还有个问题是静态工作点显示nmos的Vds=384mV，而我通过results->print->DC net voltage看nmos的D端，却显示684mV。
由于版图寄生参数的影响，我觉得两点电压可能不相等，但是也不应该差这么多。还请谁能帮我分析下，是我查看方法错误还是对版图寄生参数影响的理解不对?
这个电路是工作在1.8V下的，图片中这一支路也是完整的，怎么都想不通为什么两个Vds加起来不是接近1.8V。我检查了下其他支路，相加是接近1.8V的。
还有个问题是静态工作点显示nmos的Vds=384mV，而我通过results->print->DC net voltage看nmos的D端，却显示684mV。
由于版图寄生参数的影响，我觉得两点电压可能不相等，但是也不应该差这么多。还请谁能帮我分析下，是我查看方法错误还是对版图寄生参数影响的理解不对?
难道是地线电阻?
Annotate 节点压看看
这两天又看了下电路，觉得自己犯了个很致命的错误就是没有考虑连接线的线宽，虽然还没有改完确定这个推测，还是给新手们提个醒吧
