请教bandgap问题
录入：edatop.com 阅读：

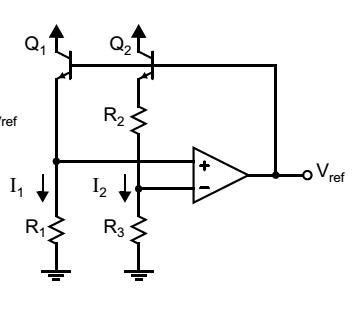

附图是john and martin的Analog integrated circuit design第二版的基准的图，大家确认一下，怎么感觉运放的极性接的不对呢，要是对给分析下原理呗，谢谢！assume R1=R3
弄不清楚，可以先仿真看一下，再想一想结果为什么是这样
没有错，三极管是源跟随效果，没有反相作用
最好根据具体参数，算一下正/负环路的环路增益
我也觉得反了
极性错的
