一个小电路仿真波形问题求助
录入：edatop.com 阅读：

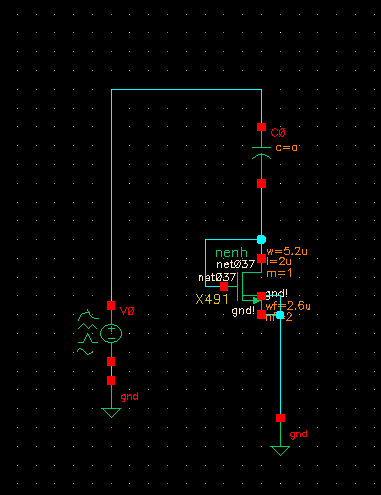

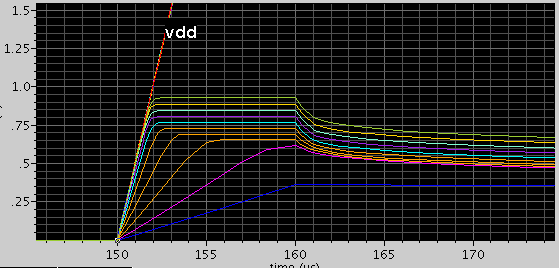

我将电路中的电容值设成参数，激励模拟一个电源的上电过程，然后进行瞬态参数分析，波形图中的各条曲线由下到上分别是电容值由小到大变化得到的，我不明白这波形是这样的，能帮我分析分析吗
I = C*(dV/dt)
电源电压爬升时，有一个恒定电流流过NMOS，NMOS的gate就是一个稳定电压;
电源停止爬升后，NMOS对电容放电，直到进入亚阈值区后，电流很小，放电速度缓慢而貌似达到另一个稳定值
