ESD 经验 高手 帮我看看。

一小公司的有个产品，是消费类的。比如户外的流行灯 驱动芯片 因为成本压力。只能在die上省省面积来争个一分两分的。margin 很低。由于芯片的通道很多 16个。 ESD 很占面积。      这里有一个问题，关于ESD的。
1. 如果用工艺厂提供的ESD，硕大无比。但又无其他选择。目前用的ESD仍然是他提供的，但是按照耐压估计只有1KV左右。（使用了推荐的一半尺寸，有2kV 降到1KV，风险多大啊?），不知道这个有么有问题?

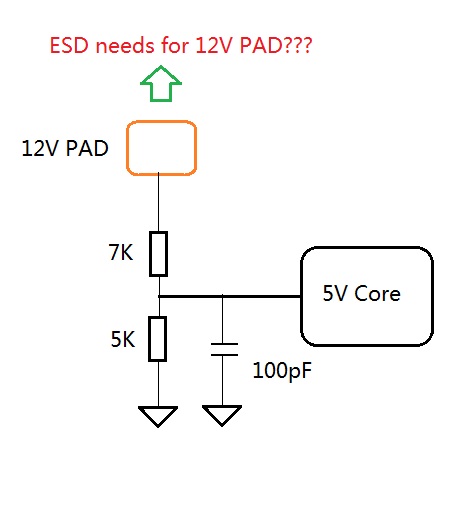

2. 关于其中的一个ESD，是 12V的，通过内部电阻分压（7k+5K）+200PF的电容滤波给 5V给内部数字供电，那么这个 12V的power PIN 需要单独的ESD么? 风险如何。
3. 我们是这样的，如果客户使用中坏了芯片，我们直接给人家换一颗芯片。但是如果fail的太多了。很是很糟糕哦的事情。
我是做电路的，ESD经验较少，这里请各位有经验的大牛不吝赐教。

1. 1kv一般问题不大，但是不符合标准，如果客户接受的话，只能要求客户小心使用了
2. 12v pad需要ESD

电路没有加ESD?

12V的一定要加么?因为时间很紧，layout面积因为多一个 ESD 而不对称，所以强烈想去掉该ESD。如果不行的话，我就加上了

   需要

1，可以不用完全follow esdrule，对方提供的io是什么?怎么会硕大无比
2，需要一个到地的io，否则该pin无释放通路

1. 工厂提供的通常会留很多margin，砍一半风险应该不大。
2. 12V 需要一个对地的ESD 保护。可以考虑反向的二极管 （一个可能有风险，需要看看BV电压；不行就串两个），应该比较省面积。

    Post some books or materials on ESD

12V的PIN要加ESD，一般的ESD方案可能还不行，比如串联DIODE，普通的DIODE即使串联，横向的寄生BJT也很难达到12V的耐压要求（考虑过Latchup测试的要求，这个PIN的耐压会要求更高）。根据之前的经验，这个PIN要专门做个高压的ESD结构来处理ESD。能说下你具体是什么工艺不?
