有关电容充电的问题

录入:edatop.com    阅读:

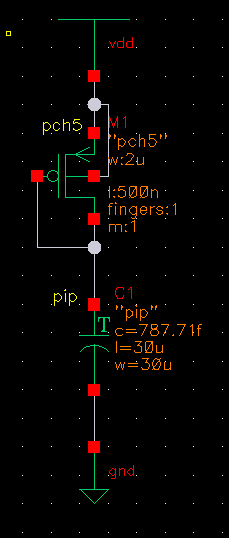

如图,电源电压vdd为5v,电路稳定后,电容上极板电压接近5v。
疑问:怎样改动电路,使电容充电完成后,即电路稳定后,电容上极板的电压在1v左右?
谢谢。

电源电压分压后再接电容不就好了。



   你可以用5個 diode connected hot well PMOS (W/L << 1,such as  W=0.5u, L=50u),從VDD到 GND串起來 電容接最下面那一個PMOS 就好了
也可以用電阻分壓弄
