PDK内的layout打不开

被引用的cell不存在，或者library缺失，重新添加一下。

试试shift f

   我在另一台机器新建的工程，各种文件直接打包拷过去的  在本机就可以打开     cell是存在 路径也是关联的 不知道为什么

查看cds.lib

路径是对的

猜想可能的原因：
1.看lib内此器件（nenh5——noniso）最底层的layout文件夹内有没有后缀为lck还是lock的文件，有的话，删掉，再重新打开软件试试；
2.在当前打开此版图的状态下，点击软件内的“save”试试；
3.器件nenh5——noniso是否有过新的改动为选择更新应用到所有关联的电路，当前添加此器件的版图里没有关联改动，把此器件删掉再重新添加一遍试试；
4.器件nenh5——noniso路径有问题，或者为只读?

   好的 谢谢 我尝试一下

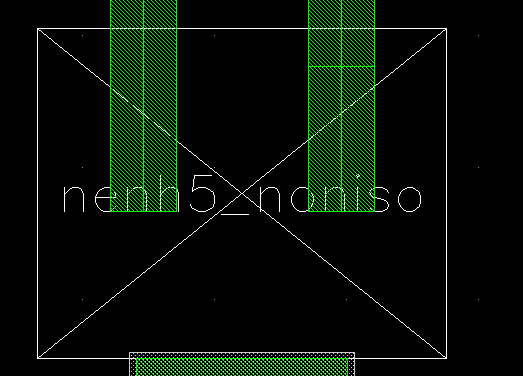

有叉号代表，layout没有找到这个cell.

问题解决了，layout文件夹里面的文件缺失，原因可能是解压出错

    Good
