关于Virtuoso Editig 版图编辑环境下的Instance

view 选择 layout ?

就是在版图编辑环境下，左边一竖道的工具栏里点击其中的“instance"图标，从该工艺库里面一层层调出它自带的器件版图。

我知道你在添加instance，但是没明白你描述的是什么状况
什么倒子，什么是空的
或者截个图，或者描述清楚

为什么不用tools>layout XL直接从原理图上调用器件的版图呢?这样不是更直接么

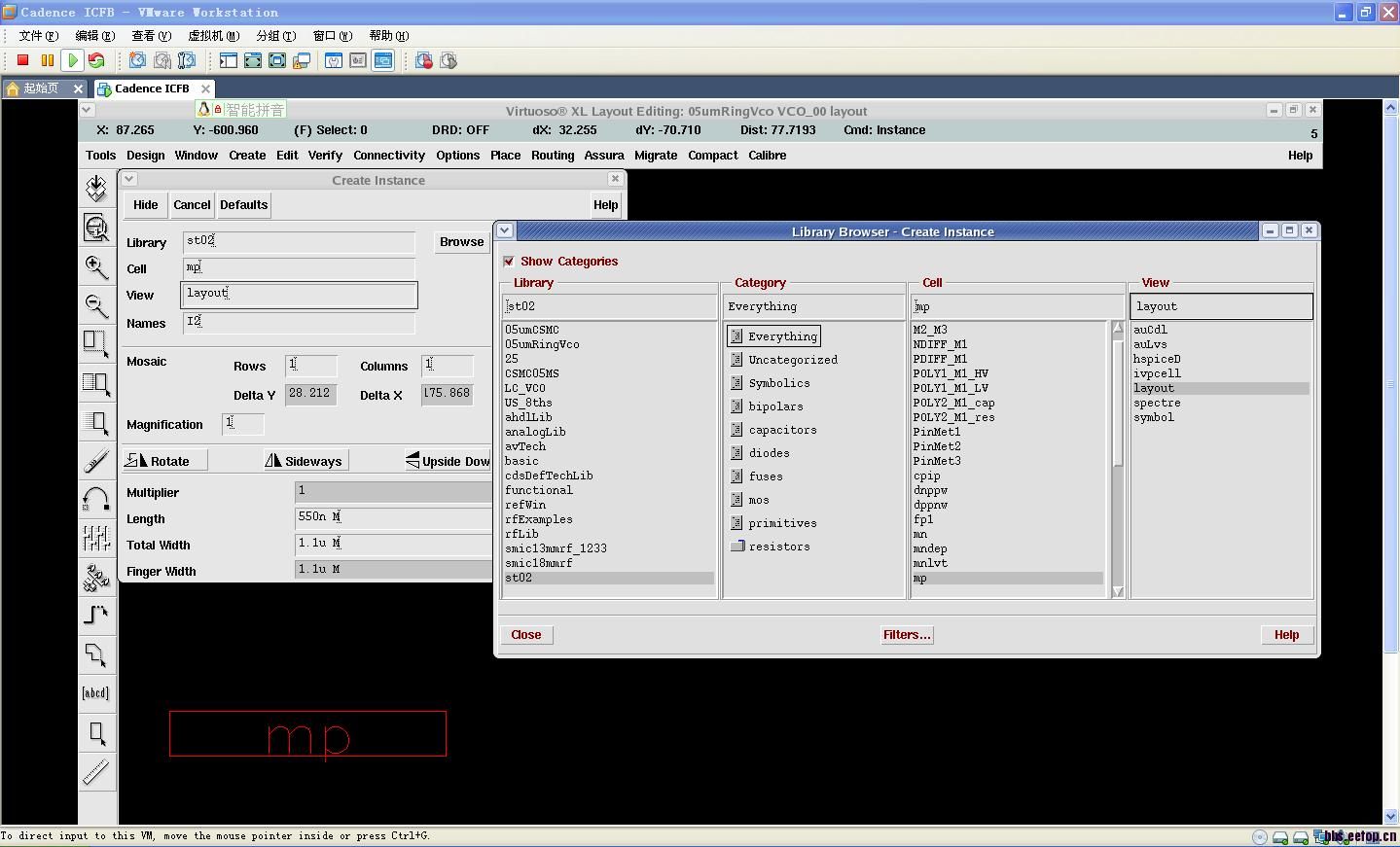

就是这个图左下方的红边的矩形框，上面标示"mp"。本来是想把MOS管的版图给调出来的，结果只出现这个框。

按 Shift-f 和 Ctrl-f
切换显示

    layout XL我没用过，应该也是版图编辑工具的一种吧?  不知layout  和 layout XL  这两个工具有什么差别?

我用切换试了试，可还是那个样子，仍然显示不出来

打开设置 Option-Displays

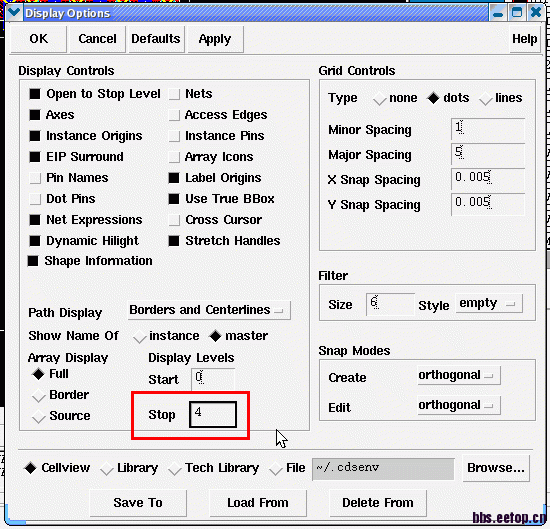

Stop里填个数字，如图

    可是这个试过了还是不行

改过后是什么状况?
另外display.drf文件是否正确

    修改过后没有变化
    display.drf文件应该是没有问题，在上面画版图的时候是可以正常显示出来的，只是通过"instance"添加库自带的layout例子时显示不了

出现这种情况一般就是9楼所说的没有把所有的层显示出来，或者，看看你的LSW窗口各个层是否显示出来了，如果没有，可能是你的display文件可能有问题吧。

    LSW 可以正常显示，在上面画版图也可以正常显示，disply 文件没有问题，只是在加 instance 时显示不出来

明显是差个文件哈，好像是.cdsinit，把<cds_install_dir>/samples/local/cdsinit文件拷到home下的用户路径下，并改为.cdsinit。重新启动下，再在版图里按CTRL+F

    多谢了！按照你说的方法问题得以解决

    layout XL 就是layout编辑界面tools那一栏里面有。你点了它之后就会出现你的原理图，然后再点击creat>pick from schematic之后在原理图上选中你想要的原件就可以添加到layout上面。

    噢，我以前还不知道有这个操作呢，挺简捷的。谢谢！

我觉得是cadence犯2了……重启试试……

顶一个！

eeeeee

谢谢！
