电压参考源——瞬态仿真分析

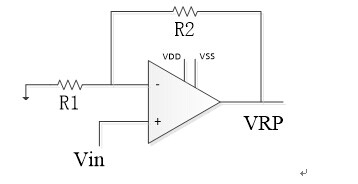

如上图所示为一个基准电压产生电路模块，电阻R1的左边连接的是共模电压0V，

一、当给电源VDD、VSS给固定电压时，输出电压：

二、为了仿真实际电路工的工作情况，给电源电压一个上升过程，

即电源电压VDD从0V上升到5V，上升时间为10us；

电源电压VSS从0V下降到-5V，下降时间为10us；

但是这是输出电压VRP就变得不正常，

请问这是什么原因?有没有人遇到类似的问题?

在线等待你的答复，谢谢了

没图，另外，你的VSS为什么要从0下降到-5V，双电源系统?

          谢谢你的回复，我已经将图片补上了，本设计中采用了双电源电压！
（实际芯片在测试时，电源电压不会一直固定，存在一个上升过程，所以想在设计时考虑）

1、输入端的参考地是什么?-5V?
2、环路稳定性分析如何?

输入端为共模电平 0V ，环路稳定，相位裕度大于70deg！ 你们之前怎么考虑双电源电路的上电问题！
