高方阻值的poly电阻

还有带sab层的ploy电阻，那个方块电阻大些

我说的那个38欧就是rgpsab。已经带了sab

用sab 高阻 highpoly

sab 方块电阻38欧?太小了吧?

sab 起码250~350欧/方以上的。
你说的几十欧的应该不是

我咋就这么滴悲剧捏。

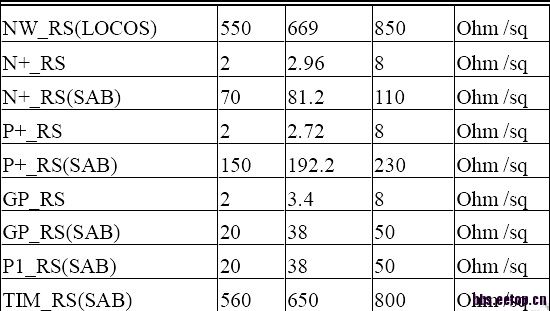

这是Nplus和Pplus sab Res，我说的是poly sab

从你的表上看好像是如你所说的那样，但是你说的这个smic035我用过，里面有高阻poly的，1k/sqr吧

    那个GPsab就是poly电阻。

   你说的是不是MS，LO等工艺，如下表所示。但是我用的是EE工艺，我怀疑是不是hrpoly用来做EEPROM的栅极了。所以导致没有高阻poly了。

原来这样啊，我用mixed signal的，eeprom的就不知道了
这个poly应该只是做 salicde block 但是没有做implant block
所以这个应该还是 P+ or N+ poly，方块电阻自然就很小

   看来是这样的了，我要悲剧鸟。

trim res是什么电阻，建议你仔细读design rule，搞清楚这些电阻类型，看看需不需要多用mask

   需要多用mask，不过EEPROM总是要用的，所以也还好。

好像是有高阻的

加上SAB后既然方块阻值变那么大，看来片外trim res还是不能加SAB了，foundry没提供片外trimming rule真头疼啊......下周就TO了......
