基准电路,里面两个开关的那串电路是干什么的,仿真的时候开关怎么办啊,求帮助啊

录入:edatop.com    阅读:

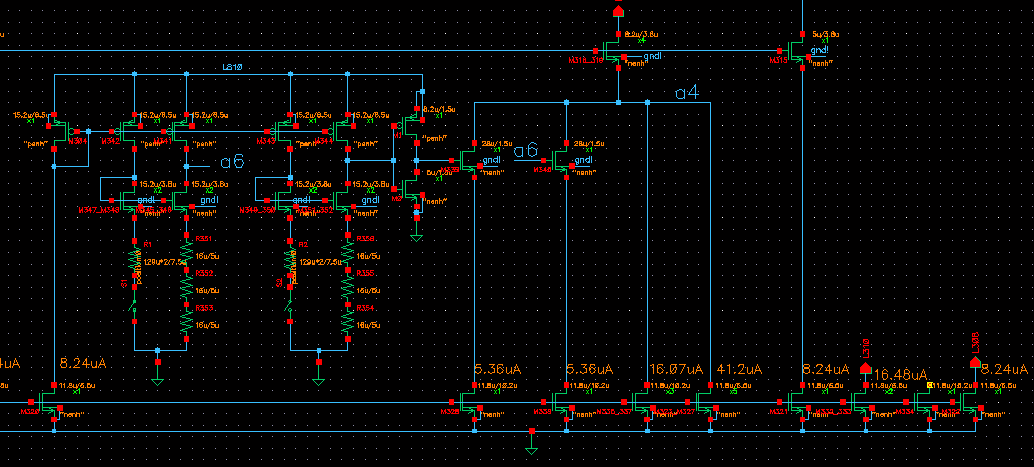

有开关的那两串电路是干什么的搞不清楚啊,仿真的时候开关如何设置啊,无人指导的初学女研究生伤不起呀,求大神们帮我解释一下啊,小女子感激不尽呀,

内容小编每次都是无人指导的女研究生伤不起啊😄😄

求读图啊

自己尝试一下,就理解了

trimming

仿一个不就知道结果了。

上个整体的基准电路,这个部分不全,看不清楚

不是开关吧 是用作修调的 改变那个电流?把开关接上和断开分别跑跑看
