基于CMOS的基准设计的问题望大神解答

录入：edatop.com 阅读：

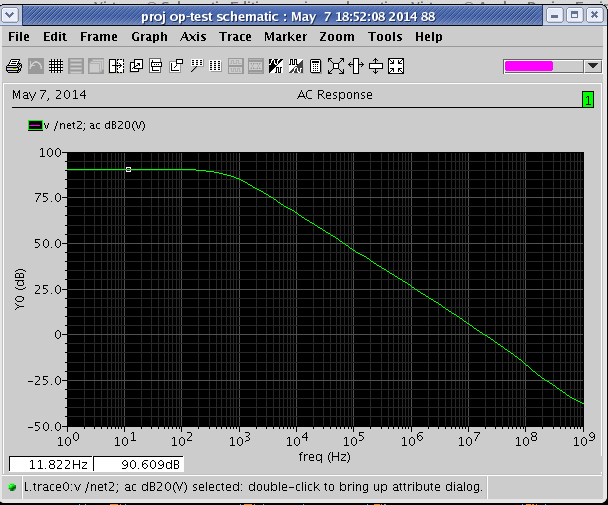

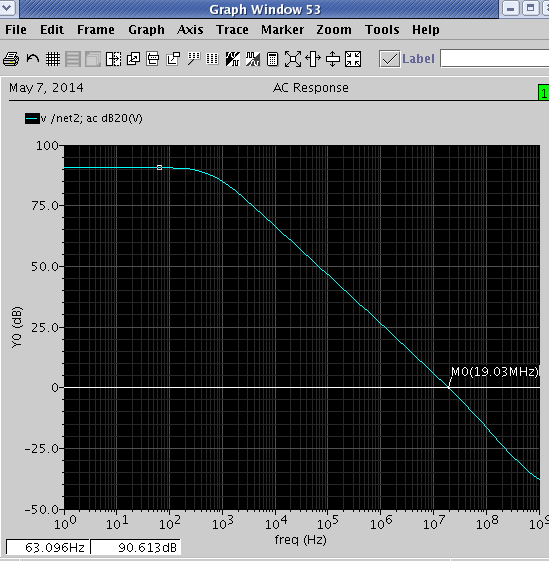

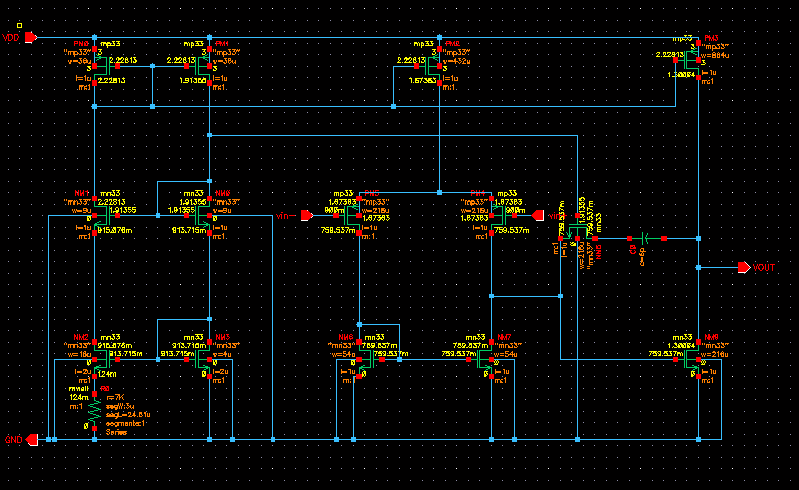

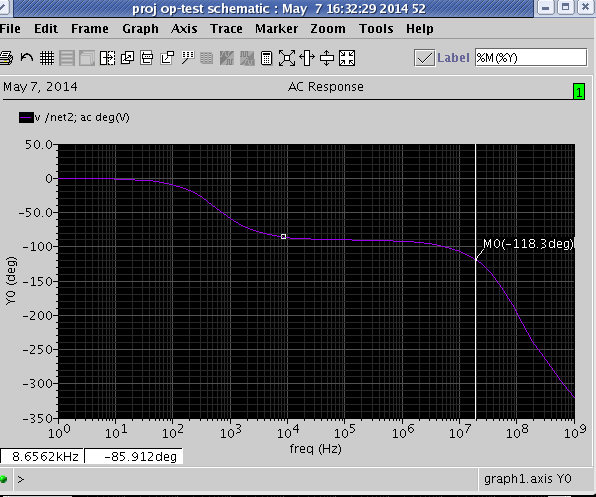

这些是我电路中用到的OP电路，连入基准电路中不知道怎么回事?op电路仿真没问题，图中Y点的点电位

（Y点的电压是由放大器和偏置部分谁强谁决定的，你这个放大器组成bandgap是这么接的吗?合理吗?是不是Y点左边应该与OP那边的bias断开?）

蓝色的是一个学长给的建议不过没怎么懂啊?他说的对吗?断开的话偏置只是OP的了啊！

基准方面那样电流怎么设定啊? 而且现在仿真的时由于Y点电位，PMOS改变W/L的值电流也不变?为什么啊?
OP的Y点影响到底是什么?
还有电路的启动部分不会加资料上都是样板，内部的参数都没说！还是说就是那样连着就好啊~我试了一个没效果啊！希望能有人给个详细的电路····

望回复啊

你的电路图是错的，好好看看书吧

y是运放的输出信号
这个信号又回去接了运放内部的负载和尾电流偏执
应该就是这里啦成了鸡生蛋蛋生鸡问题

运放的输出又在偏置运放的尾电流...
基准的三极管貌似没有偏置?

运放正负接反了

咋一看这个电路有三个问题：
1、EA正负极接反了
2、最右边的偏置没有启动电路
3、第二条红线处运放偏置电流与PTAT电流连线需要断开。
其实这个电路也可以不需要左边的偏置电路。建议LZ多读读paper 推推公式

问题在于，用于产生VREF的电流源，来源于最左边的bias电路，而非△Vbe/R所以，这是一个原理错误的电路

你学长说的没错

好好看书，打好基础。

水汤汤说的对，自己bias自己容易有问题

LZ先不要急着仿真，先把整个电路的工作原理搞清楚再说，最好用笔画画。

谢谢，我再加上启动电路试试和改改电路，能加下QQ290382687吗?有问题希望你能帮下我毕业设计太难受了···

谢谢我们加一下你的QQ吗有问题希望可以问下你··我毕业设计·苦恼啊··290382687 我的号望回复

···· 你Y点的电压由你的ref电压除以pmos下面的电阻得出的电流用在pmos的平方率公式上得出的你改变pmos 当然电流不变

你Y点的电压应该预设成一个合理的值使得漏端接vref的 pmos能在饱和区比如你是1.2v的电压 vref是要0.8v vth算350mv 那么 VY就不能小于 0.45v 又要保证pmos不截止那么不能超过 0.85v 所以0.6-0.65 比较合适一般都设成vdd一半

然后再通过你想要的vref那条之路上的电流（这个完全由你vref下面的那个电阻决定）算出你pmos的管子宽长比

我可以加你的QQ吗?

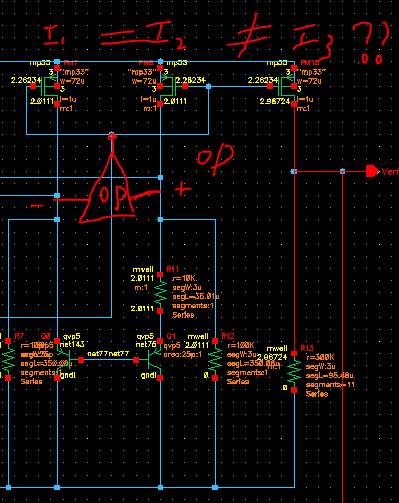

这是我把电路改进后了，但是Verf产生的电路部分上的PMOS不知道为什么它的电流不和前两个一致，而且他们的电流不是应该由下面的I=VBE/R7+(VBE1-VBE2)/R11, 得出与温度无关的电流，对应的求出R11与R7的比值，其中R7=R12。你说的放大器的输出的范围这里是这个问题吗?我仿真结果看这俩PMOS都在饱和区，为什么前两个没事，最后一个I3怎么不和前面相等?
