皮尔斯振荡器中电阻的位置讨论
录入:edatop.com 阅读:

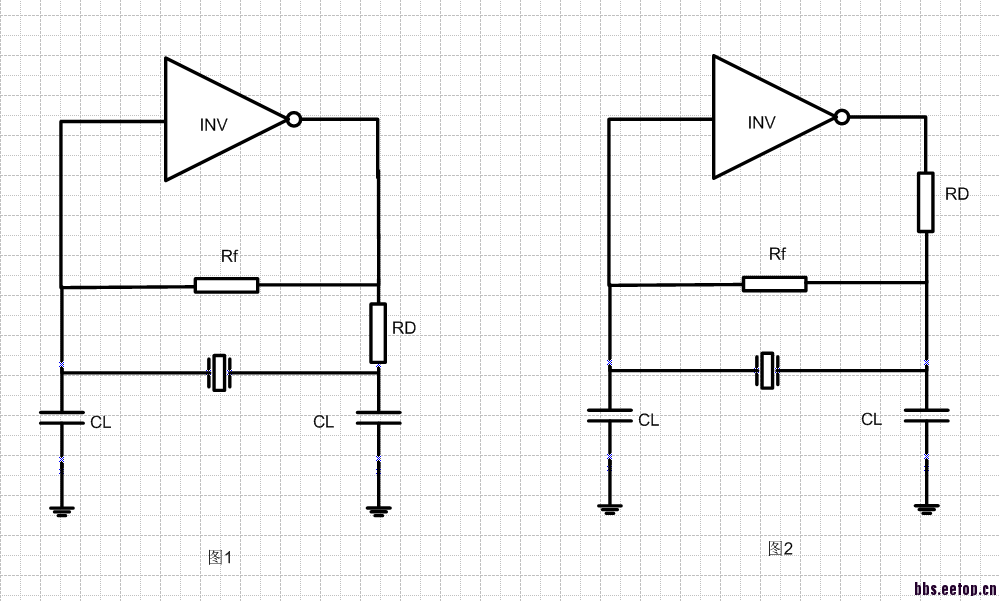

皮尔斯振荡器电路如下图所示:
图1,图2中电阻RD的位置不同,图1中位于反馈电阻之外,图2中位于反馈电阻之外。
一般情况是如图1所示放置,电阻RD可以防止晶体被过分驱动,并且可与CL组成低通滤波器,抑制泛音等功能。但有些情况下,RD放置在图2所示位置,请问图2中电阻RD有什么作用?
请各位高手指教!
这里面晶振是电感?
是的,晶体振荡时表现为电感特性。
求高手!
愚见:Rf和INV构成放大器,RD是增大输出电阻,所以图一为好。
增大输出电阻的意义何在?
我们做的pierce OSC采用cascode结构,也就是类似于图2接了个电阻RD,应该可以抑制电源影响吧
申明:网友回复良莠不齐,仅供参考。如需专业解答,请学习本站推出的微波射频专业培训课程。
