请教各位前辈 avanwaves 2008.3没有volt db这一项 怎么办

在仿真运放的时候发现08版本没有volt db这一项
用 .probe vdb（node）语句也没有输出
随软件的manual是07版的 里面说vdb可以用，  又找不到08版本的manual
难道要用expression builder?
请前辈们指点一二
不胜感激

不会吧，有 “.probe vdb（node）” 应该是有输出的啊，早期版本都有，后来的怎么会没有?

    十分感谢您的回帖
    不过这个真的没有....
    安装路径下的例子程序也试了 里面一堆Vdb() 就是不出波形啊

那在 .lis文件里有没有什么warning?

    thx again
lis文件中的几个warning如下：
**warning** (f:\h05hvcddtt09v01.lib:325)  model nvn             device geometries will not be checked against the limits set bylmin, lmax, wmin and wmax. To enable this check, add a period(.)to the model name(i.e. enable model selector).
**warning** (f:\h05hvcddtt09v01.lib:485)  model nvp             device geometries will not be checked against the limits set bylmin, lmax, wmin and wmax. To enable this check, add a period(.)to the model name(i.e. enable model selector).
  **warning** dc voltage reset to initial transient source value
             in source        0:v_v5                new dc=  0.0000D+00
其余的warning都是说“网表里没用到工艺库里的某某器件”
看别人推荐cosmoscope 但是我这装不上
还请您指教

thanks

这些warning确实与此无关，不好意思，看来我是不知道怎么回事了，难道是程序的bug?
你说一堆 vdb()，我记得一个probe语句中要显示量好像不能超过32个， 再多需要分开probe语句，与这个无关吧?（这是Hspice的限制，现在问题可能是在avanwaves）。
再等等看还有没有别的人给些建议。

    我说的“一堆” 夸张了 文件里没那么多probe vdb
    只有再去找别的方法试试了
    再次谢谢您的热心帮助

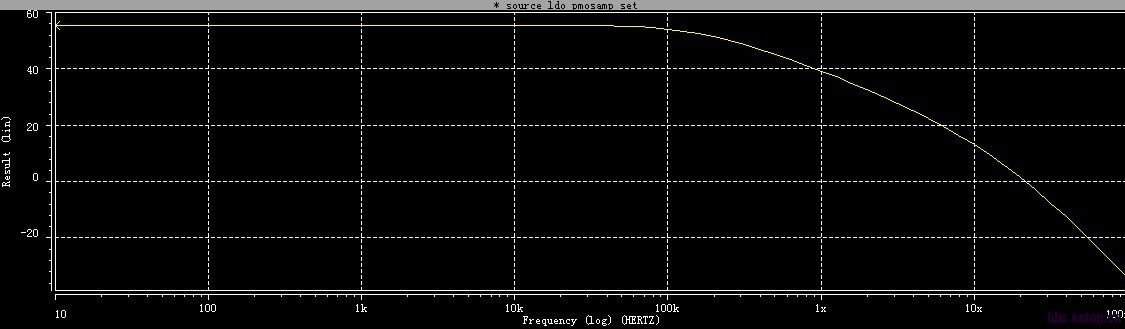

今天用expression builder试了一下 每次进入avanwaves都要重新进行设置 不能保存 而且没有macro功能 虽然比较麻烦 但是也能用
把具体的步骤贴出来 希望可以帮到有问题的人
把输出和输入波形在panel里显示出来 （.ac）
ctrl+e ，打开expression builder
在 expression栏输入（或者在functions和operator里面找到并双击）20*log10（）-20*log10（）
选中输出波形，再用鼠标左右两键同时按下拖动到式子的第一个括号里，同样，把输入波形拖到第二个括号里
在result输入名称，比如Gain，apply（此时，Gain应该出现在expressions一栏中）
在panel中删掉那两条曲线（选中按D），双击expression中的Gain即可

我也遇到这种问题。

小编怎么解决的?
