关于振荡器的起振和仿真问题

最近在看相位噪声的有关知识，想做一个振荡器对它进行相位噪声的仿真，遇到了两个问题，在这儿请教各位了，谢谢：

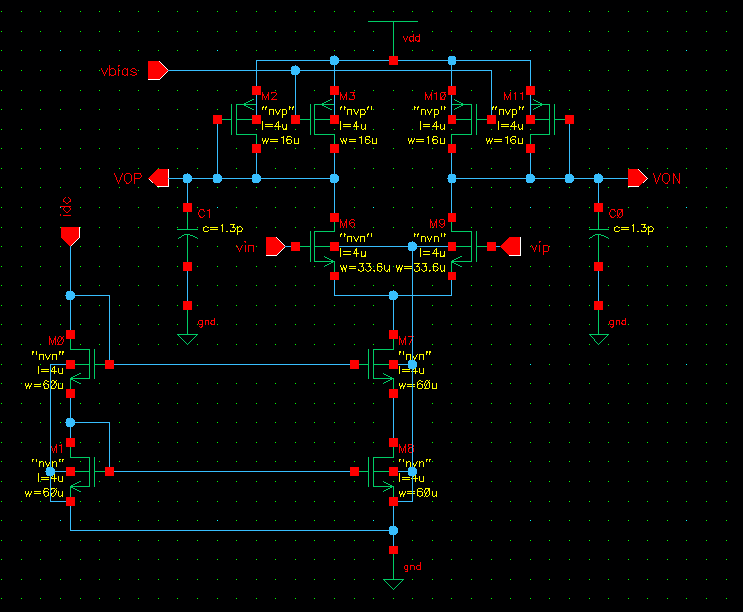

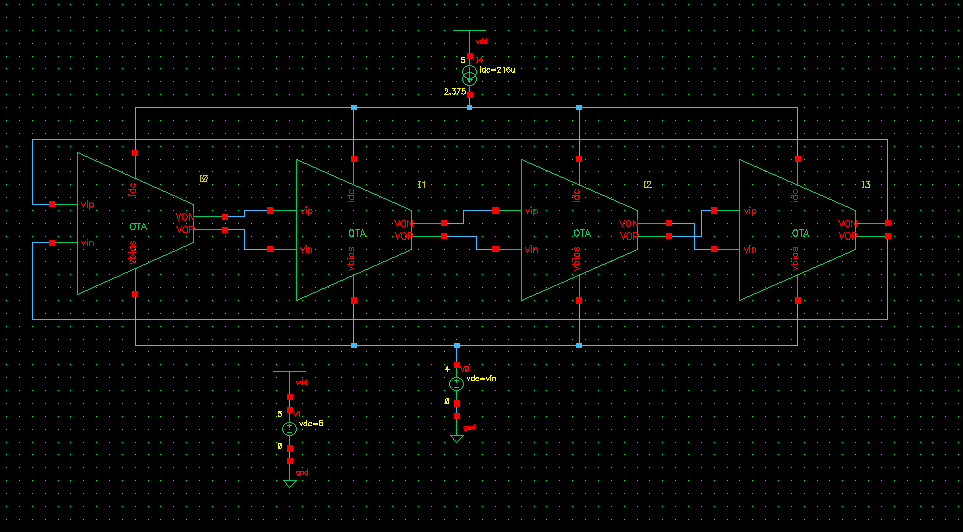

问题1，参照文献设计了一个振荡器，具体的电路结构如图

放大器的增益和相位都满足震荡的要求，但是为什么对振荡器进行瞬态仿真的时候，只有一个直流输出没有振荡波形呢?设了初始值也不对，不知道是不是初始值设置得不对?

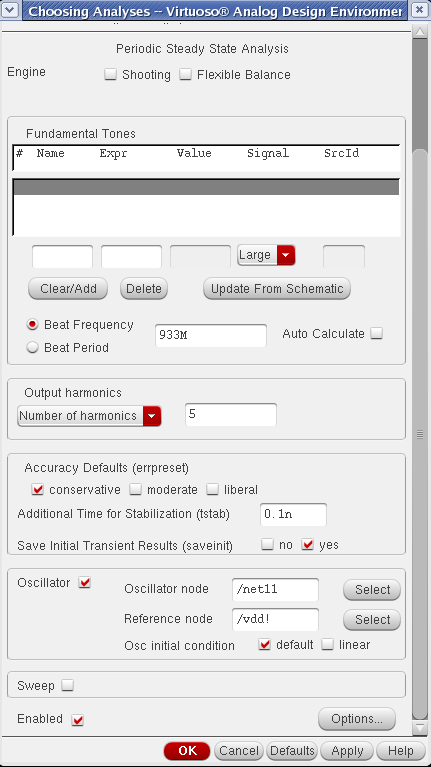

问题2.在上面的振荡器不起振的情况下，利用反相器搭了一个最简单的三阶的振荡器，得到了振荡波形，但是哦不太知道怎么仿相位噪声，只知道是PSS+Pnoise，想请教一下具体怎么设置这两个仿真参数：

补充问：
将各位说的方法拿去仿真，在用calculator中的phasenoise函数绘图时有那个harmonic number 怎么填呢?我试了0,1等数，不知道哪个对?得到的结果图是如下，该振荡器的相位噪声是不是不是很好?、

上面PSS和Pnoise中的参数是我瞎填的，不对。

LZ都说的这么详细了都没人来解答一下，哎可惜我不会

beat frequency：write osc object frequency
sweeptype：select relative
fstart~fstop：offset freq from  fosc-reference frequency
sweep type:logarithm, points per decade:101
maximum sideband:>17
it is easy to set others.

瞬态仿真振荡器看震荡波形，有以下方法：（1）查看瞬态设置的最小步长；（2）认为的进行初始干预，例如在输出端加一个极端时间的脉冲来打破平衡点。

从仿真电路看，电流源加的是DC，建议换成VPWL，让电源有个上电过程，另外仿真步长也需要视振荡周期做调整。

请问一下怎么通过频率来衡量仿真步长呢?

仿真步长比周期小一个数量级，试试看！
