被带隙的原理给弄昏了，求解释
录入：edatop.com 阅读：

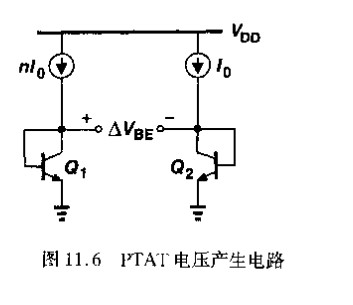

这是razavi书上的原图，大意是指Q2的温度系数为负，deltaVBE的温度系数是正的，然后两个相加就是零温度系数了，但是VBE_Q2+deltaVBE不就是VBE_Q1吗，VBE_Q1的温度系数不是0啊，怎么回事，求解啊，谢谢大神们了
你这个图只是解释deltaVBE的由来，是正温度系数(PTAT)，还要与其他的VBE（负温度系数）相叠加才能得到零温度系数的vref
Q2自己的VBE不就是负温度系数么?而且我看书上说的就是把这两个相加啊
正如你所说，所以需要增加一个系数，来达到温度系数为0，电路中用电阻比值来完成。
你那样加，当然等于VBE1. 但是带隙不是你那样加的，是VBE + deltaVBE*(R2/R1)。
