DCDC流片回来波形出现双尖峰，是亚斜坡振荡还是整体环路振荡了?
DCDC流片回来，输入3.3V，输出0.9V，200mA时正常，但是输入3.3V，输出1.2V,200mA时出现异常，电感电流波形出现双尖峰，是亚斜坡
振荡还是整体环路振荡了?感觉是电流环振荡了，但是不是说占空比大于百分之五十才会发生亚斜坡振荡吗?

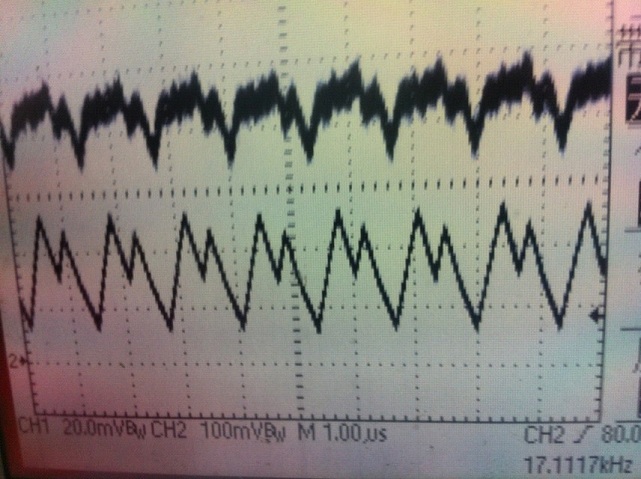

1.2V电压纹波和电感电流波形

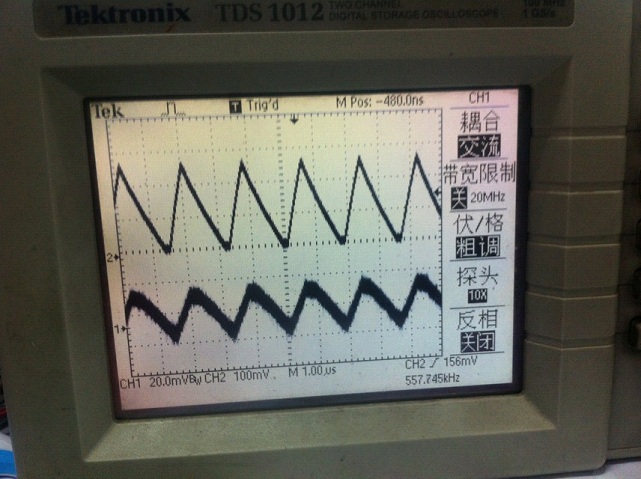

0.9V电压纹波和电感电流波形
DCDC流片回来，输入3.3V，输出0.9V，200mA时正常，但是输入3.3V，输出1.2V,200mA时出现异常，电感电流波形出现双尖峰，是亚斜坡
振荡还是整体环路振荡了?感觉是电流环振荡了，但是不是说占空比大于百分之五十才会发生亚斜坡振荡吗?
1.2V电压纹波和电感电流波形
0.9V电压纹波和电感电流波形
实际的占空比不是1.2v除以3.3v
是啊，好像0.9V占空比就已经达到50%了，不知道什么原因
环路带宽远小于clock频率，环路震荡周期是多个clock的吧，这里输出电流和电感电流一两个clock就重复一次，看来更像是电流环出了问题
big the slope crunt
你说的挺有道理，难怪我怎么增大外接电容都没用；初步断定是电流采样不准，导致斜坡补偿不够
查了下资料

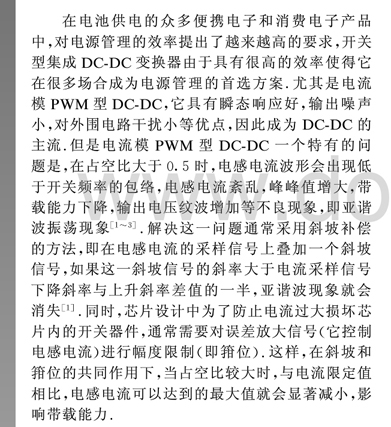

電感換大一點的！ 若大一點的電感可以讓迴路穩定，則是 Slope Compensation 有問題。
輸出電容換大一點的！若大一點的輸出電容可以讓迴路穩定，則是內部的電壓迴路補償有問題。
电感是否有饱和的可能
MOSFET Rdson 太大了吧
感覺典型的次諧波震盪 可以考慮用大電感調試
