pmos管输出电路，求解答！
录入：edatop.com 阅读：
对一个PMOS管仿真，输入参数如下，衬底V=5V,源级Vs=5v,栅极Vg=5v,漏极为输出，接了一电容其电压初始化为0,下面是我的hspice程序：
*Test Circuit*
.option post=2
vdd vdd 0 dc 5v
vin in 0 dc 0v
mp1 out vdd in vdd pch l=1u w=16u
cload out 0 1p ic=0v
.model pch pmos level=13
.tran 200m 10
.probe v(out)
.end

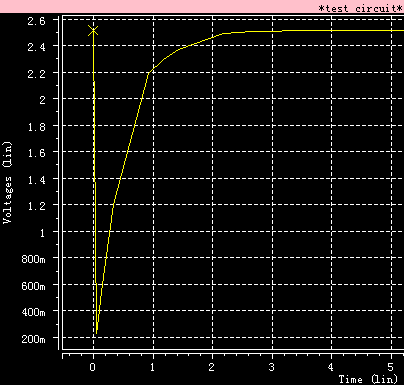

得到的输出如下图所示：
请问：
为什么输出会有个2点几的初始电压?
PMOS管不是应该截止了吗，为什么到后来电压会上升到初始值?
哪位前辈能解答下！
*Test Circuit*
.option post=2
vdd vdd 0 dc 5v
vin in 0 dc 0v
mp1 out vdd in vdd pch l=1u w=16u
cload out 0 1p ic=0v
.model pch pmos level=13
.tran 200m 10
.probe v(out)
.end
得到的输出如下图所示：
请问：
为什么输出会有个2点几的初始电压?
PMOS管不是应该截止了吗，为什么到后来电压会上升到初始值?
哪位前辈能解答下！
谁来帮帮我！
我是小菜鸟，不太懂
如果不影响功能，就先不要处理这个现象。
这里有点疑问：为什么瞬态不从0开始?
电容电压抬升猜测是PMOS的寄生diode漏电导致。
