求助一个关于低通RC滤波器的问题

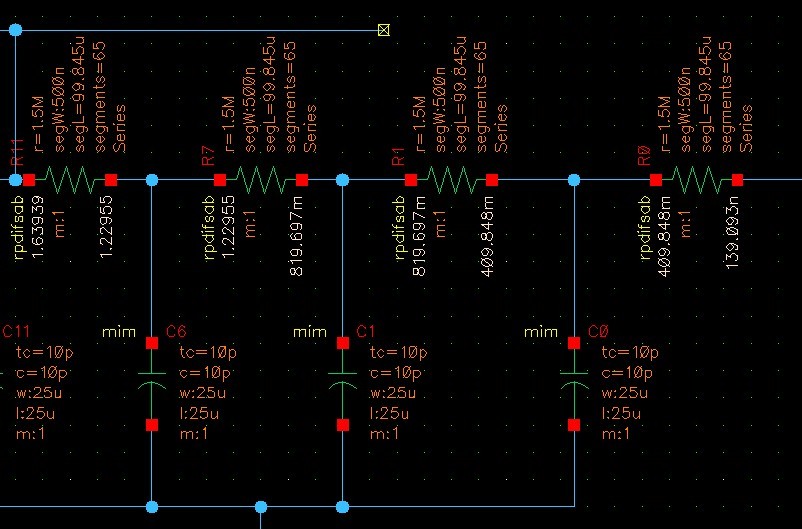

在做D类功率放大器，想把输出端的方波通过RC低通滤波器反馈到输入运放，输入信号是10KHZ,三角波发生器是300KHZ，按照f=10khz,计算的RC的值，用了三阶RC，但是输出的波形感觉没有滤干净，而且由于运放有直流偏置，在RC的输出端加上了直流偏置，输出基本成为一条直线了，求大神，RC滤波器的RC要怎么重新确定，还有按个直流偏置要怎么做?图片上面那个粉红色是一阶RC的输出，绿色的是二阶输出。

无源RC fiter 能做出3阶filter来?

可以啊，只是有比较大的in-band attenuation

    嗯，确实可以是-60dB/dec，但是要远远在-3dB bandwidth外了，所以我默认它不是3rd filter了

   那应该如何减小in-band attenuation?



做一个active filter ，用butterworth 或者 chebychev

你的滤波器带宽10K的话，三阶对于300K的信号有个90dB的衰减，已经不错了。想衰减更大可以考虑吧三角波的频率提上去。其实class D的三角波频率用在1M Hz的很多。
另外在滤波器输出是不能够加直流偏置的，因为你的滤波器本身是无源的，驱动能力很弱。输出的DC电平由输入的DC决定。
一般这里不用有源滤波器
