电压跟随器带宽
录入：edatop.com 阅读：
请问其带宽怎么仿真，开环or闭环?直接从stb仿真的loop gain波形中看可否
stb开环即可，对于单极点系统，开环GBW就是闭环带宽

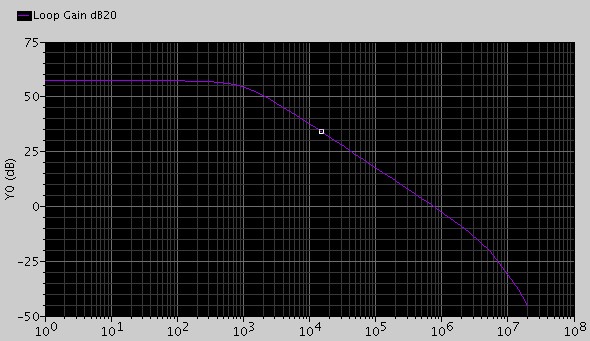

对于beta=1时，loop gain=A，能否用下图3db处频率作为带宽? 再请教开环电路怎么搭?两个输入信号怎么加?
不胜感激
这是一个单极点系统，其闭环带宽就是开环带宽的GBW，即增益曲线穿越0dB时对应的频率，与w-3dB无关的。这个你可以推下公式的，相信你可以推出来的。 STB仿真：选择闭环中的一点，插入iprobe，在这里就是在运放的反馈信号线（反相输入端）与输出间，仿真stb即可，得到的即开环特性波特图。
